Jak sprawdzić przebieg sieci kanalizacyjnej - mapa kanalizacji

Planując inwestycje budowlane lub prace związane z modernizacją infrastruktury, kluczowe jest dokładne ustalenie przebiegu sieci podziemnych, takich jak sieć kanalizacyjna, sieć gazowa czy sieć ciepłownicza. Wiedza o tym, jak prawidłowo sprawdzić przebieg sieci kanalizacyjnej za pomocą dostępnych narzędzi, np. mapowych portali powiatowych lub planów zagospodarowania przestrzennego, może zapobiec wielu problemom technicznym i prawnym. W artykule omówimy, jak korzystać z dostępnych narzędzi oraz na co zwrócić uwagę przy analizie danych topograficznych, takich jak obiekty topograficzne czy granice jednostek administracyjnych.


Sieć uzbrojenia terenu - czym jest i jakie informacje zawiera?

Sieci uzbrojenia terenu to infrastruktura techniczna, która obejmuje wszystkie instalacje i urządzenia znajdujące się pod ziemią oraz na powierzchni, służące do zapewnienia niezbędnych mediów i usług na określonym obszarze. Należą do nich m.in.:

1. Sieć wodociągowa – dostarcza wodę do budynków mieszkalnych i przemysłowych.
2. Sieć kanalizacyjna – odprowadza ścieki i wodę deszczową.
3. Sieć gazowa – służy do dostarczania gazu do celów grzewczych i przemysłowych.
4. Sieć elektryczna – zapewnia energię elektryczną.
5. Sieć ciepłownicza – przesyła ciepło do ogrzewania budynków.
6. Sieci telekomunikacyjne – obejmują przewody do transmisji danych i usług telefonicznych.

Sieci uzbrojenia terenu obejmują wszelkiego rodzaju nadziemne, naziemne i podziemne instalacje techniczne, takie jak przewody wodociągowe, kanalizacyjne czy energetyczne.

Te elementy infrastruktury są kluczowe dla zapewnienia komfortu życia mieszkańcom oraz sprawnego funkcjonowania przedsiębiorstw. Uzbrojenie terenu jest niezbędne przed rozpoczęciem większości inwestycji budowlanych, ponieważ stanowi podstawę funkcjonowania nowo powstających budynków i osiedli.

Uzbrojenie terenu i jego znaczenie

Uzbrojenie terenu to zbiór elementów infrastruktury technicznej, które zapewniają niezbędne warunki do korzystania z nieruchomości w założony przez inwestora sposób. Obejmuje ono sieci uzbrojenia terenu, takie jak sieć wodociągowa, kanalizacyjna, gazowa, energetyczna oraz telekomunikacyjna. Te elementy są kluczowe dla prawidłowego funkcjonowania nieruchomości i zapewnienia komfortu mieszkańcom.

Dzięki odpowiedniemu uzbrojeniu terenu mieszkańcy mają dostęp do niezbędnych mediów, co wpływa na jakość życia i bezpieczeństwo. Na przykład, sieć wodociągowa dostarcza czystą wodę, a sieć kanalizacyjna umożliwia skuteczne odprowadzanie ścieków. Sieć gazowa i energetyczna zapewniają dostęp do energii, a sieci telekomunikacyjne umożliwiają komunikację i dostęp do internetu.

Uzbrojenie terenu jest niezbędne przed rozpoczęciem większości inwestycji budowlanych, ponieważ stanowi podstawę funkcjonowania nowo powstających budynków i osiedli. Bez odpowiedniego uzbrojenia, realizacja inwestycji może napotkać na liczne problemy techniczne i prawne.

Mapa sieci uzbrojenia terenu

Mapa sieci uzbrojenia terenu to dokument, który przedstawia przebieg sieci uzbrojenia terenu na danym obszarze. Jest to nieocenione narzędzie dla inwestorów, architektów i urbanistów, którzy planują budowę nowych obiektów lub modernizację istniejących. Mapa ta zawiera szczegółowe informacje o lokalizacji, przebiegu i parametrach technicznych sieci uzbrojenia terenu.

Dzięki mapie sieci uzbrojenia terenu można dokładnie określić, gdzie znajdują się poszczególne instalacje, takie jak sieć wodociągowa, kanalizacyjna, gazowa, energetyczna i telekomunikacyjna. Pozwala to na uniknięcie kolizji z innymi instalacjami oraz na precyzyjne zaplanowanie prac budowlanych.

Mapa sieci uzbrojenia terenu jest niezbędna dla każdego, kto planuje inwestycję na danym obszarze. Dzięki niej można uniknąć błędów i nieprawidłowości w planowaniu i realizacji inwestycji, co przekłada się na oszczędność czasu i kosztów.

Czy gmina ma obowiązek budowy sieci kanalizacyjnej?

Zaspokajanie zbiorowych potrzeb wspólnoty należy do zadań własnych gminy, jednak gminy nie mają obowiązku budowy sieci i urządzeń kanalizacyjnych.

Każda gmina ustala kierunki rozwoju sieci kanalizacyjnych w studium uwarunkowań i kierunków zagospodarowania przestrzennego gminy (suikzpg) oraz w miejscowym planie zagospodarowania przestrzennego (mpzp). Regulacje prawne nie precyzują jednak, w jakim terminie samorząd jest zobowiązany do wybudowania sieci kanalizacyjnej. Kwestie budowy lub rozbudowy sieci kanalizacyjnej są przedmiotem planu rozwoju i modernizacji lub są realizowane w ramach oceny aktualności mpzp. Oznacza to, że jeśli nie ma warunków dla realizacji inwestycji, gmina nie ma obowiązku budowania nowej sieci kanalizacyjnej na wniosek mieszkańców.

Uwaga! Właścicielom nieruchomości nie przysługuje jakiekolwiek roszczenie, którego istotą jest prawo żądania wykonania czy też przejęcia sieci kanalizacyjnej. Link do wyroku w tej sprawie -> II OSK 3042/19

Przyłączenie do sieci kanalizacyjnej

Każdy właściciel działki ma obowiązek przyłączenia do sieci kanalizacyjnej. Obowiązek ten uregulowany jest prawnie przez ustawę z dnia 13 września 1996r. o utrzymaniu czystości i porządku w gminach (Dz. U. 1996 Nr 132 poz. 622).

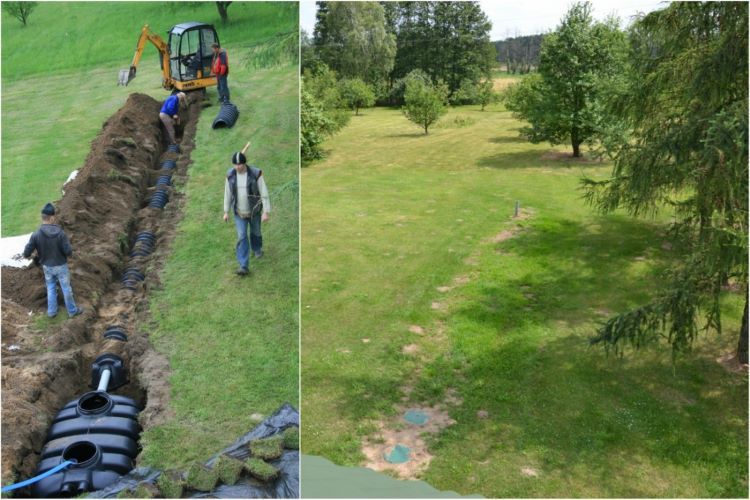

Ustawa ta mówi, że jeśli na terenie, na którym położona jest nieruchomość, sieć kanalizacyjna nie jest wybudowana, należy wyposażyć działkę w zbiornik bezodpływowy nieczystości ciekłych lub w przydomową oczyszczalnie ścieków. Jeśli Twój dom ma już oczyszczalnie ścieków, a sieć kanalizacyjna powstała w późniejszym terminie, nie masz obowiązku podłączenia do sieci kanalizacyjnej. Szczelny zbiornik na nieczystości, tzw. szambo, nie zwalnia z obowiązku wykonania przyłącza kanalizacyjnego.

Jeśli istnieją możliwości techniczne przyłączenia do sieci kanalizacyjnej, a mimo to właściciel nieruchomości nie dokona obowiązku przyłączenia, właściwe co do lokalizacji przedsiębiorstwo wodno-kanalizacyjne lub zakład gospodarki komunalnej jest zobowiązany wydać decyzję administracyjną, która nakazuje właścicielowi wykonanie przyłącza. Decyzja o której mowa podlega egzekucji administracyjnej, a właściciel otrzyma karę grzywny.

Za budowę i utrzymanie urządzeń kanalizacyjnych odpowiada przedsiębiorstwo kanalizacyjne lub wodno-kanalizacyjne właściwe co do lokalizacji działki. Podłączenie domu do sieci następuje zawsze na koszt i na wniosek właściciela posesji. Właściciel nieruchomości będzie również odpowiedzialny za utrzymanie, konserwację oraz ewentualną naprawę przyłącza kanalizacyjnego.

Procedura przyłączenia do sieci kanalizacyjnej jest zawsze taka sama, jednak w poszczególnych rejonach kraju, wzór dokumentacji może nieznaczenie różnić się od siebie.

Jeśli chcesz wiedzieć jak starać się o przyłączenie do sieci kanalizacyjnej krok po kroku i jak wygląda wniosek o przyłączenie do sieci kanalizacyjnej, zajrzyj do naszego artykułu: Jak wypełnić wniosek o przyłącze kanalizacyjne?

Mapa kanalizacji. Instrukcja jak pobrać mapę krok po kroku

• W pierwszej kolejności wejdź na stronę ongeo.pl
• Wyszukaj i wybierz swoją działkę. Możesz tego dokonać na trzy sposoby:

Użyj pola wyszukiwarki. Wyszukaj działkę po adresie lub po numerze. Poniżej pola wyszukiwarki pojawi się lista podpowiedzi z działkami, które pasują do Twojego zapytania.

Wskaż na mapie. Możesz przenieść się na część mapy, a następnie wskazać kursorem myszki interesującą Cię działkę. Po prawej stronie mapy znajdziesz narzędzia pomagające w nawigacji mapą (przybliżaniu i oddalaniu skali mapy oraz miarkę – narzędzie mierzące odległości)

Narysuj na mapie. Możesz przenieść się na część mapy, a następnie wskazać kursorem myszki interesującą Cię lokalizację działki. Następnie poprzez klikanie i zaznaczanie kolejno punktów zawężających obszar swojego zainteresowania, zostanie zaznaczony wybrany przez Ciebie obszar działki. Po prawej stronie mapy znajdziesz narzędzia pomagające w nawigacji mapą (przybliżaniu i oddalaniu skali mapy oraz miarkę – narzędzie mierzące odległości)

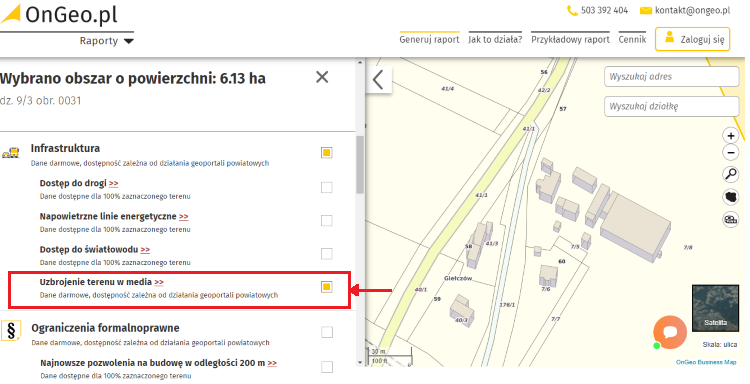

• Zaznacz cechy terenu, które chciałbyś pobrać dla swojej działki. Wybierz Uzbrojenie terenu w media z zakładki Infrastruktura.

• Opłacić Raport o Terenie. Pamiętaj, że sam wybierasz za co płacisz. W ramach tematu uzbrojenie działki płacisz wyłącznie za stałą część raportu o działce – parametry geometryczne i dane o charakterze katastralnym. Temat mapa uzbrojenia działki jest darmowy!

W Raporcie o działce masz możliwość wyłączenia pozostałych tematów, co spowoduje, że cena będzie niższa.

• Gotowy Raport o Terenie otrzymasz na wskazany adres mailowy.

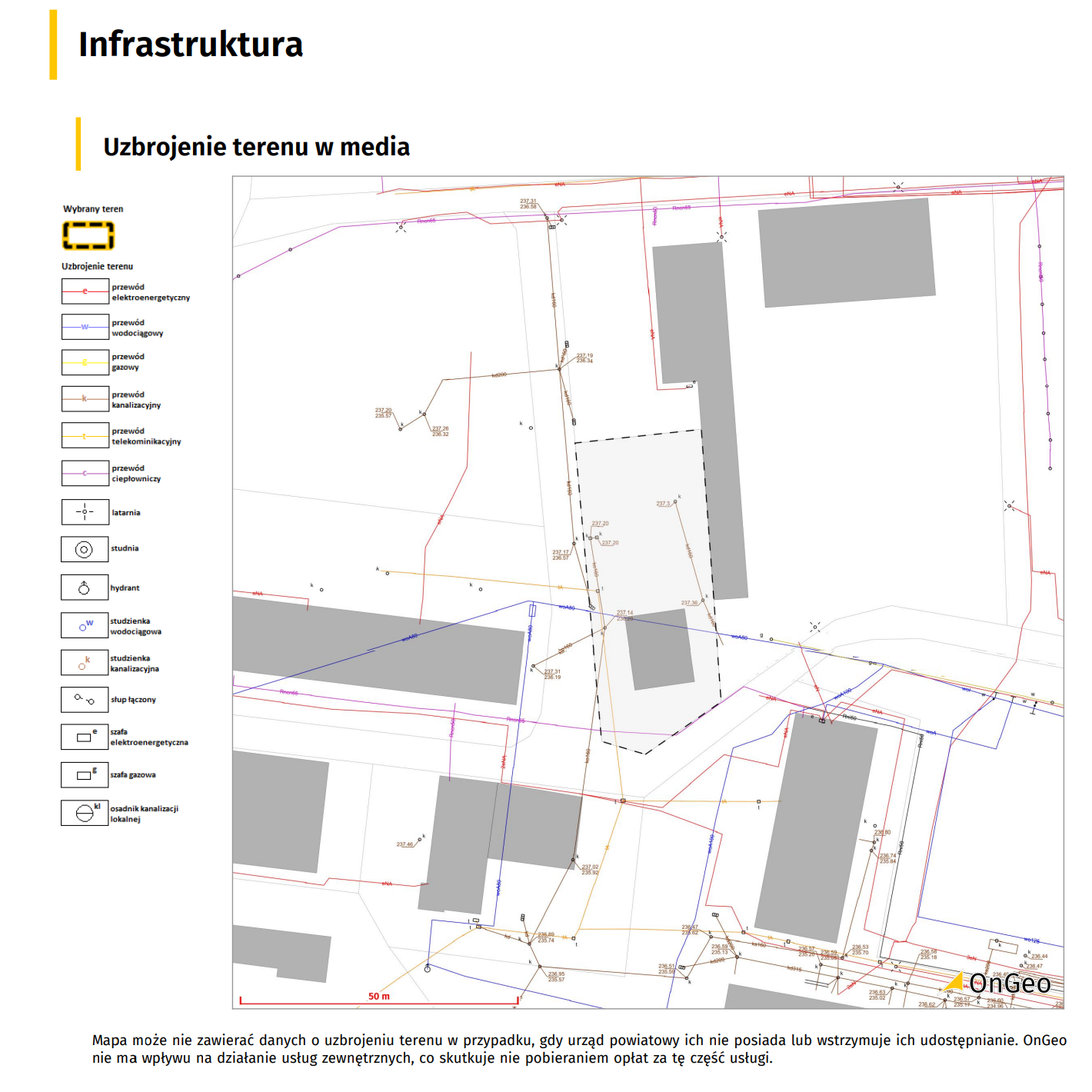

Poniżej prezentujemy jak wygląda fragment Raportu o terenie z tematem uzbrojenie terenu w media.

Jak sprawdzić przebieg sieci kanalizacyjnej?

Mapa kanalizacji wskazuje gdzie znajduje się sieć kanalizacyjna w Twojej okolicy Jak sprawdzić przebieg sieci kanalizacyjnej? Kanalizacja oznaczona jest na mapie uzbrojenia terenu kolorem brązowym i jest podpisana małą literą "k".

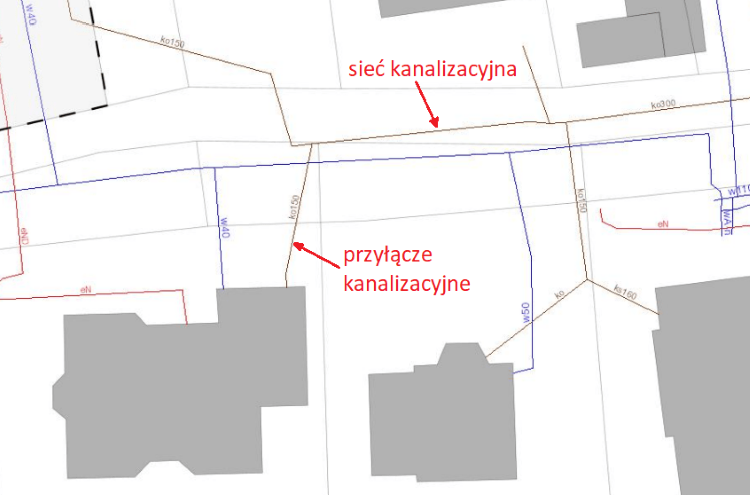

Poniżej prezentujemy fragment raportu o działce na którym widnieje sieć kanalizacyjna podpisana jako “ko300”, co oznacza przewód kanalizacji ogólnospławnej, o średnicy 300 mm, który został pomierzony w nawiązaniu do osnowy.

Jeśli chcesz wiedzieć jak czytać mapę uzbrojenia terenu – zajrzyj do wpisu: Mapa uzbrojenia terenu. Jak czytać mapę uzbrojenia terenu?

Uwaga! Mapa może nie prezentować danych o sieciach uzbrojenia terenu w przypadku, gdy urząd powiatowy ich nie posiada w wersji cyfrowej lub wstrzymuje ich udostępnianie. OnGeo nie ma wpływu na dostępność informacji o uzbrojeniu, ponieważ bazuje na danych zewnętrznych (powiatowych).

Dokładne sprawdzenie przebiegu sieci kanalizacyjnej na mapach jest niezbędne do uniknięcia kolizji z innymi instalacjami, takimi jak sieć gazowa czy linie kolejowe, np. zarządzane przez Jastrzębską Spółkę Kolejową sp. lub PKP Linia Hutnicza Szerokotorowa. Dzięki nowoczesnym narzędziom, takim jak Raporty o działce OnGeo.pl, oraz dokumentacji, jak plany wektorowe i ewidencja gruntów, można łatwo uzyskać potrzebne informacje. Przestrzeganie zapisów z planów zagospodarowania przestrzennego jest kluczowe, aby prace przebiegały zgodnie z prawem, unikając komplikacji związanych z infrastrukturą podziemną i nadziemną.
