Mapa uzbrojenia terenu. Jak czytać mapę uzbrojenia terenu?

Monika Byś
2024-10-01
~9 min
Głosów: 65, średnia ocen: 4.9
mapa uzbrojenia terenu

Jeśli szukasz działki pod budowę domu, nie sugeruj się wyłącznie jej ceną. Działka, która nie ma dostępu do infrastruktury technicznej, więc nie jest wyposażona w przyłącza sieci uzbrojenia, może i jest tańszą opcją, ale niekoniecznie korzystniejszą, ponieważ na pewnym etapie budowy domu i tak będziesz zmuszony zaopatrzyć ją w niezbędne media. Na szczęście od teraz możesz z łatwością sprawdzić, czy Twoja nieruchomość wyposażona jest w sieci uzbrojenia terenu! Z niemałą dumą informujemy, że w Raporcie znajduje się mapa uzbrojenia terenu, a dzisiejszy artykuł wskaże, jak można czytać taką mapę.

  • Mapa uzbrojenia terenu zawiera informacje o istniejących i projektowanych przewodach sieci uzbrojenia terenu i urządzeniach z nimi związanych.
  • Dla przewodów sieci uzbrojenia terenu wyróżnia się informację o: przebiegu przewodu, funkcji przewodu, eksploatacji, metodzie pozyskania informacji, informacji o władającym sieci i urządzeń i średnicy przewodu.
  • Każda mapa uzbrojenia terenu zawiera szereg symboli i oznaczeń na mapie.
  • W Raportach o Terenie dostępna jest mapa uzbrojenia terenu, dzięki której sprawdzisz dostęp do sieci uzbrojenia terenu dla swojej działki.

Jakie informacje zawiera mapa uzbrojenia terenu?

Mapa uzbrojenia terenu zawiera informacje o istniejących i projektowanych przewodach sieci uzbrojenia terenu i urządzeniach z nimi związanych.

Baza uzbrojenia terenu (GESUT) prowadzona jest przez starostwa powiatowe. Obecnie mamy 380 jednostek samorządowych (314 powiatów oraz 66 miast na prawach powiatu), które odpowiedzialne są za prowadzenie takiej bazy danych.

Poprzez pojęcie sieci uzbrojenia terenu rozumie się wszelkiego rodzaju nadziemne, naziemnie i podziemne przewody i urządzenia techniczne (z wyłączeniem urządzeń melioracji szczegółowych).

28 lipca 2021 r. opublikowano Rozporządzenie Ministra Rozwoju i Technologii w sprawie geodezyjnej ewidencji sieci uzbrojenia terenu (Dz.U. 2021, poz. 374), które zastąpiło dotychczasowe z 2015 r. Przepisy zakładają, że starostwa powiatowe będą mieć czas do końca 2022 r. na dostosowanie bazy do nowych regulacji.

Lista rzeczy do sprawdzenia przed kupnem działki

Zanim kupisz działkę, sięgnij po kompleksową checklistę od OnGeo.pl - lidera rynku z największą bazą danych o nieruchomościach. Nasza checklista, opracowana w oparciu o doświadczenie z realizacji tysięcy raportów o terenie dla klientów, pomoże Ci sprawdzić wszystkie aspekty, które mogą mieć wpływ na wartość i funkcjonalność działki.

SPRAWDŹ CHECK-LISTĘ PRZED ZAKUPEM DZIAŁKI

Sieci uzbrojenia terenu oraz ich oznaczenia na mapie

Poniżej prezentujemy sieci uzbrojenia terenu wraz z ich oznaczeniem na mapie (Tab.1).

Nazwa kategorii obiektów

Oznaczenie na mapie

Typ

Symbol

Przewód nadziemny

Przewód podziemny



sieć wodociągowa

sieć wodociągowa
sieć wodociągowa

sieć wodociągowa ogólna


przewód wodociągowy ogólny
przewód wodociągowy ogólny

sieć wodociągowa lokalna

przewód wodociągowy lokalny
przewód wodociągowy lokalny











sieć kanalizacyjna









sieć kanalizacyjna
sieć kanalizacyjna

sieć kanalizacyjna ogólnospławna


przewód kanalizacyjny ogólny
przewód kanalizacyjny ogólny




sieć kanalizacyjna sanitarna

przewód kanalizacyjny sanitarny
przewód kanalizacyjny sanitarny

sieć kanalizacyjna deszczowa

przewód kanalizacyjny deszczowy
przewód kanalizacyjny deszczowy

sieć kanalizacyjna przemysłowa

przewód kanalizacyjny przemysłowy
przewód kanalizacyjny przemysłowy

sieć kanalizacyjna lokalna

przewód kanalizacyjny lokalny
przewód kanalizacyjny lokalny







sieć elektroenergetyczna





sieć elektroenergetyczna
sieć elektroenergetyczna

sieć elektroenergetyczna najwyższego napięcia

przewód elektroenergetyczny najwyższego napięcia
przewód elektroenergetyczny najwyższego napięcia

sieć elektroenergetyczna wysokiego napięcia

przewód elektroenergetyczny wysokiego napięcia
przewód elektroenergetyczny wysokiego napięcia

sieć elektroenergetyczna średniego napięcia

przewód elektroenergetyczny średniego napięcia
przewód elektroenergetyczny średniego napięcia

sieć elektroenergetyczna niskiego napięcia

przewód elektroenergetyczny niskiego napięcia
przewód elektroenergetyczny niskiego napięcia







sieć gazowa





sieć gazowa
sieć gazowa

sieć gazowa wysokiego ciśnienia


przewód gazowy wysokiego ciśnienia
przewód gazowy wysokiego ciśnienia

sieć gazowa podwyższonego ciśnienia

przewód gazowy podwyższonego ciśnienia
przewód gazowy podwyższonego ciśnienia

sieć gazowa średniego ciśnienia

przewód gazowy średniego ciśnienia
przewód gazowy średniego ciśnienia

sieć gazowa niskiego ciśnienia

przewód gazowy niskiego ciśnienia
przewód gazowy niskiego ciśnienia





sieć ciepłownicza



sieć ciepłownicza
sieć ciepłownicza

sieć ciepłownicza wysokiego parametru ciepła


przewód ciepłowniczy wysokiego parametru ciepła
przewód ciepłowniczy wysokiego parametru ciepła

sieć ciepłownicza niskiego parametru ciepła

przewód ciepłowniczy niskiego parametru ciepła
przewód ciepłowniczy niskiego parametru ciepła



sieć

telekomunikacyjna



sieć telekomunikacyjna
sieć telekomunikacyjna

światłowód



przewód światłowodowy
przewód światłowodowy

sieć

telekomunikacyjna inna







sieć specjalna





sieć specjalna
sieć specjalna

benzynowa


przewód benzynowy
przewód benzynowy

naftowa

przewód naftowy
przewód naftowy

inna

przewód inny
przewód inny

sieć

niezidentyfikowana

sieć niezidentyfikowana
sieć niezidentyfikowana



-


przewód niezidentyfikowany
przewód niezidentyfikowany

Tab.1 Sieci uzbrojenia terenu wraz z ich oznaczeniem na mapie

Dla przewodów sieci uzbrojenia terenu wyróżnia się informację o:

  • Przebiegu przewodu (nadziemne, naziemne, podziemne);
  • Funkcji przewodu (przewód główny, przyłącze);
  • Eksploatacji* (czynny, nieczynny);
  • Metodzie pozyskania informacji (- pomiar bezpośredni w nawiązaniu do osnowy, A - pomiar wykrywaczem przewodów, – wektoryzacja, - pomiar fotogrametryczny, M - pomiar bezpośredni w nawiązaniu do szczegółów terenowych, - dane branżowe, - dokumentacja z narady koordynacyjne, I - inna niż wymienione, X - nieokreślona metoda pozyskania);
  • Informacji o władającym sieci i urządzeń;
  • Średnicy przewodu (nie dotyczy przewodów elektroenergetycznych i telekomunikacyjnych).

*dotyczy obiektów istniejących

W przypadku sieci kanalizacyjnej podaje się również poziomy i pionowy wymiar odcinka przewodu. Średnicę oraz wymiar poziomy i pionowy podaje się w milimetrach.

Mapa uzbrojenia terenu – jak czytać?

Każda mapa uzbrojenia terenu zawiera szereg symboli i oznaczeń na mapie. Zgodnie z powyższą tabelą (Tab. 1) każda z sieci uzbrojenia terenu ma przyporządkowany kolor, którym określa się zarówno przewody sieci jak i niektóre jej urządzenia techniczne. Przykładowo – kolorem czerwonym zaznaczona jest sieć elektroenergetyczna, a kolorem niebieskim – wodociągowa.

Sieci uzbrojenia terenu oznaczane są ponadto opisem, który widnieje jako etykieta na przewodzie. Poniżej prezentujemy przykład jak czytać opis przewodu gazowego - gnA32

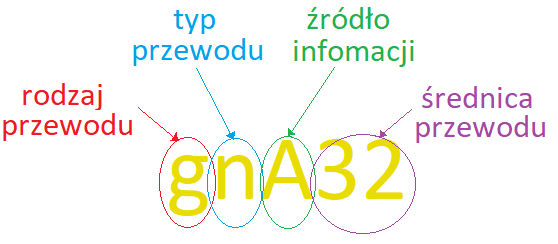

Opis przewodu sieci gazowej (gnA32)
Opis przewodu sieci gazowej (gnA32)

Inne przykłady oznaczeń stosowanych na mapie uzbrojenia terenu:

ksA100 – przewód kanalizacji sanitarnej pomierzony wykrywaczem przewodów o średnicy 100 mm;

wo50 – przewód wodociągowy ogólny pomierzono bezpośrednio w nawiązaniu do osnowy o średnicy 50 mm;

eNWB – przewód elektroenergetyczny najwyższego napięcia zweryfikowany w oparciu o dane branżowe;

tM – przewód telekomunikacyjny pomierzono bezpośrednio w nawiązaniu do szczegółów terenowych;

cnF100 – przewód ciepłowniczy niskiego parametru ciepła pomierzony w oparciu o dane  fotogrametryczne o średnicy 100 mm.

Obiekty sieci uzbrojenia terenu

Reprezentacją geometryczną obiektów GESUT w zależności od ich rodzajów może być: punkt, linia łamana, zbiór linii (multilinia), wielokąt (poligon), zbiór punktów (multipunkt).

Poniżej prezentujemy urządzenia techniczne wraz z ich symbolami dla każdej z sieci (Tab. 2) oraz urządzenia towarzyszące uzbrojeniu terenu (Tab. 3).



Nazwa kategorii obiektów



Nazwa obiektu

Symbol

Punktowy

Powierzchniowy

Linia łamana



















sieć wodociągowa



wodociągowe urządzenie techniczne



zasuwa lub zawór







hydrofornia







hydrant







studnia głębinowa







zdrój uliczny







studnia zwykła

























sieć kanalizacyjna



kanalizacyjne urządzenie techniczne



zasuwa lub zawór







studnia kanalizacyjna





osadnik, szambo





wylot kanału







przepompownia







przydomowa oczyszczalnia ścieków







kratka ściekowa







odwodnienie liniowe























sieć elektroenergetyczna



elektroenergetyczne urządzenie
techniczne



szafa elektroenergetyczna lub kontener







stacja transformatorowa







latarnia







maszt oświetleniowy







turbina wiatrowa







stacja ładowania pojazdów elektrycznych

















sieć gazowa



gazowe urządzenie techniczne



zasuwa lub zawór







szafa gazowa lub kontener







zbiornik gazu







stacja gazowa









sieć ciepłownicza



ciepłownicze urządzenie techniczne



zasuwa lub zawór

















sieć telekomunikacyjna



telekomunikacyjne urządzenie techniczne



szafa telekomunikacyjna lub kontener







wieża telekomunikacyjna





słupek telekomunikacyjny







sieć specjalna



urządzenie techniczne sieci specjalnej



sieć niezidentyfikowana



urządzenie techniczne sieci niezidentyfikowanej

Tab.2 Urządzenia sieci uzbrojenia terenu, geoportal uzbrojenie terenu legenda

Urządzenia towarzyszące uzbrojeniu terenu





Urządzenia towarzyszące liniowe



obudowa ochronna przewodu



kanał technologiczny













Inne urządzenia towarzyszące



komora podziemna



słup przewodów napowietrznych

słup
słup



słup kratowy
słup kratowy
słup łączony
słup łączony



słup trakcyjny



podpora przewodów



budowla podziemna

Tab.3 Urządzenia towarzyszące sieci uzbrojenia terenu, geoportal uzbrojenie terenu legenda

W przypadku kiedy rozporządzenie dopuszcza reprezentację geometryczną obiektu za pomocą punktu albo poligonu, reprezentację punktową stosuje się, jeżeli średnica obiektu lub jego wymiary (podłużny i poprzeczny) są mniejsze lub równe 0,75 m. W przypadku obiektów większych stosuje się reprezentację za pomocą poligonu.

Mapa uzbrojenia terenu w Raportach o terenie OnGeo.pl

Już teraz z łatwością możesz sprawdzić uzbrojenie terenu dowolnej działki na obszarze całej Polski. W zaledwie 5 minut, bez wychodzenia z domu możesz sprawdzić, czy działka, którą zamierzasz kupić lub się na niej wybudować ma dostęp do mediów

Nie kupuj „kota w worku”! Zdiagnozuj działkę i ciesz się dobrą inwestycją.

Zobacz sam!

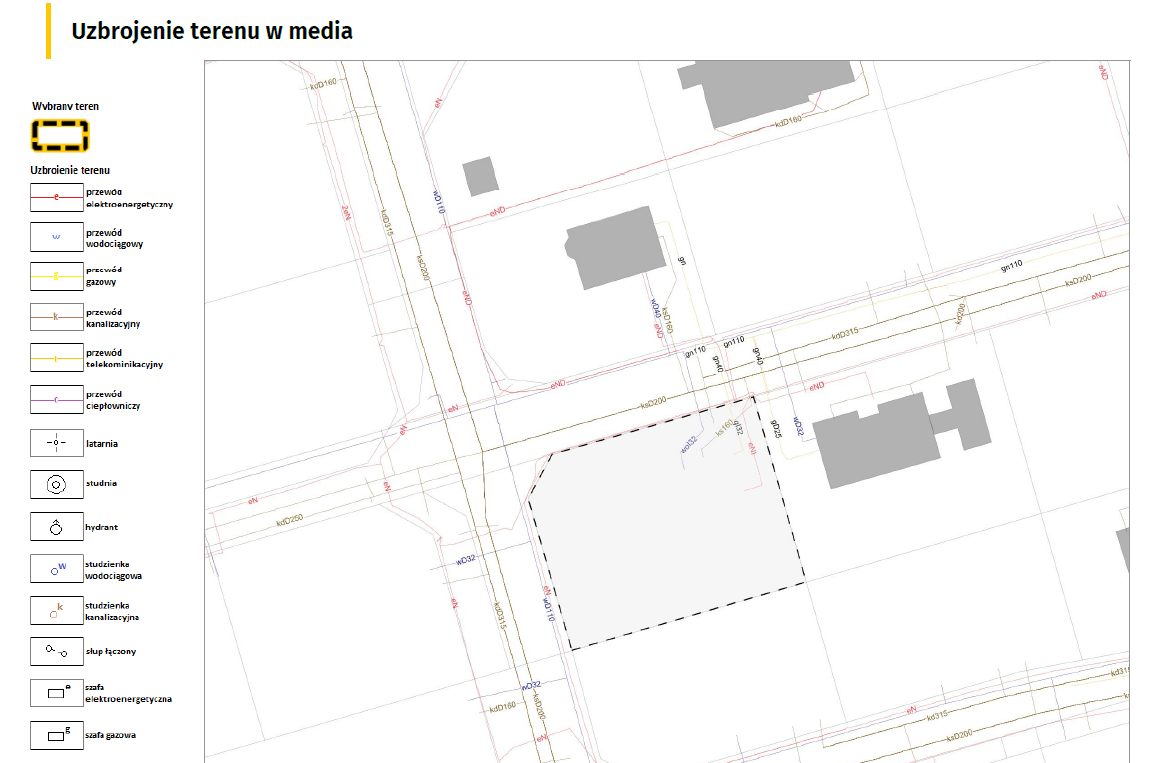

Fragment Raportu o Terenie - mapa uzbrojenia terenu
Fragment Raportu o Terenie - mapa uzbrojenia terenu

UWAGA! Mapa może nie prezentować danych o sieciach uzbrojenia terenu w przypadku, gdy urząd powiatowy ich nie posiada w wersji cyfrowej lub wstrzymuje ich udostępnianie. OnGeo nie ma wpływu na dostępność informacji o uzbrojeniu, ponieważ bazuje na danych zewnętrznych (powiatowych).

Wygeneruj Raport o terenie i poznaj mapę uzbrojenia terenu

Mapa uzbrojenia terenu dostępna jest w zakładce Infrastruktura pod nazwą Uzbrojenie terenu w media. Jeśli chcesz otrzymać mapę uzbrojenia terenu należy:

  • Wybrać interesującą Cię działkę wykorzystując jeden z trzech sposobów wyszukiwania: za pomocą pola wyszukiwarki, wskazania na mapie lub rysowania na mapie. Wszystkie sposoby opisane są we wpisie Jak znaleźć działkę w Geoportalu OnGeo
  • Opłacić Raport o Terenie. Pamiętaj, że sam wybierasz za co płacisz.

Jeśli interesuje Cię wyłącznie mapa uzbrojenia terenu, masz możliwość wyłączenia pozostałych tematów z listy.

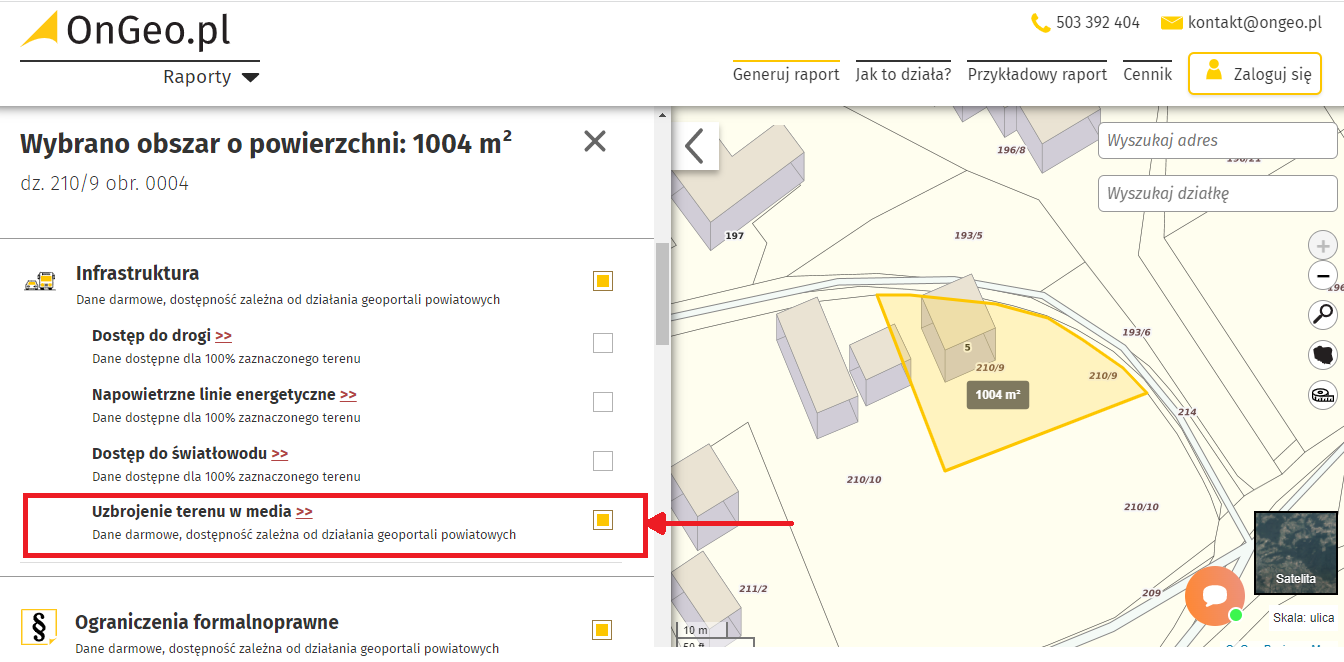

Wybór tematu w Raportach o Terenie, mapa uzbrojenia terenu
Wybór tematu w Raportach o Terenie, mapa uzbrojenia terenu

Gotowy Raport o Terenie otrzymasz w ciągu 5 minut na wskazany adres mailowy.
