Energia słoneczna analiza potencjału solarnego w Raporcie o terenie

Szczepan Sołtysik
2020-10-07
~5 min
Post zaktualizowany: 2023-07-11
Głosów: 73, średnia ocen: 5
energia-sloneczna

W ostatnich latach coraz więcej osób decyduje się na inwestycję w panele fotowoltaiczne. Energia słoneczna stanowi rozwiązanie wielu problemów, m.in. związanych z zanieczyszczeniem powietrza, czy też dostępem do taniej energii elektrycznej. Wychodząc naprzeciw potrzebą rynku przygotowaliśmy analizę energii słonecznej, którą możesz wykonać dla dowolnej nieruchomości, w tym gruntu lub dachu budynku w formie Raportu o terenie. Jeżeli jesteś zainteresowany/a inwestycją w fotowoltaikę wygeneruj Raport o terenie w Geoportalu OnGeo.pl i sprawdź potencjał solarny swojej nieruchomości.

  • Każdą nieruchomość należy analizować indywidualnie, z punktu widzenia możliwości uzyskania określonej ilości energii elektrycznej ze słońca, ma na to wpływ nie tylko charakterystyka położenia dachu, lecz także sąsiedztwo obiektów powodujących zacienienie.
  • W celu prawidłowego doboru instalacji PV oraz oszacowania okresu zwrotu inwestycji, konieczna jest znajomość potencjału solarnego, dla danej lokalizacji.
  • Wartości nasłonecznienia prezentowane na mapie w Raporcie o terenie, przedstawiają promieniowanie słoneczne docierając do powierzchni gruntu i dachów budynków.
  • Raport o terenie wygenerujesz samodzielnie w 5 minut, dla każdej działki w kraju. Wjedź i sprawdź: Geoportal OnGeo.pl.

Co zawiera Raport o terenie Energia słoneczna

Raport zawiera szereg informacji o wybranej działce, m.in.: miejscowy plan, numer działki, obszary zalewowe, rzeźba terenu, linie energetyczne i wiele innych informacji. Więcej dowiesz się w artykule -> CO ZAWIERA RAPORT O TERENIE ONGEO.PL

W niniejszym tekście przedstawiam temat pn. Energia słoneczna. Pokażę jaki zakres informacji możesz uzyskać oraz jak te informacje wykorzystać przy planowaniu inwestycji w panele fotowoltaiczne lub inne instalacje bazujące na energii słonecznej.

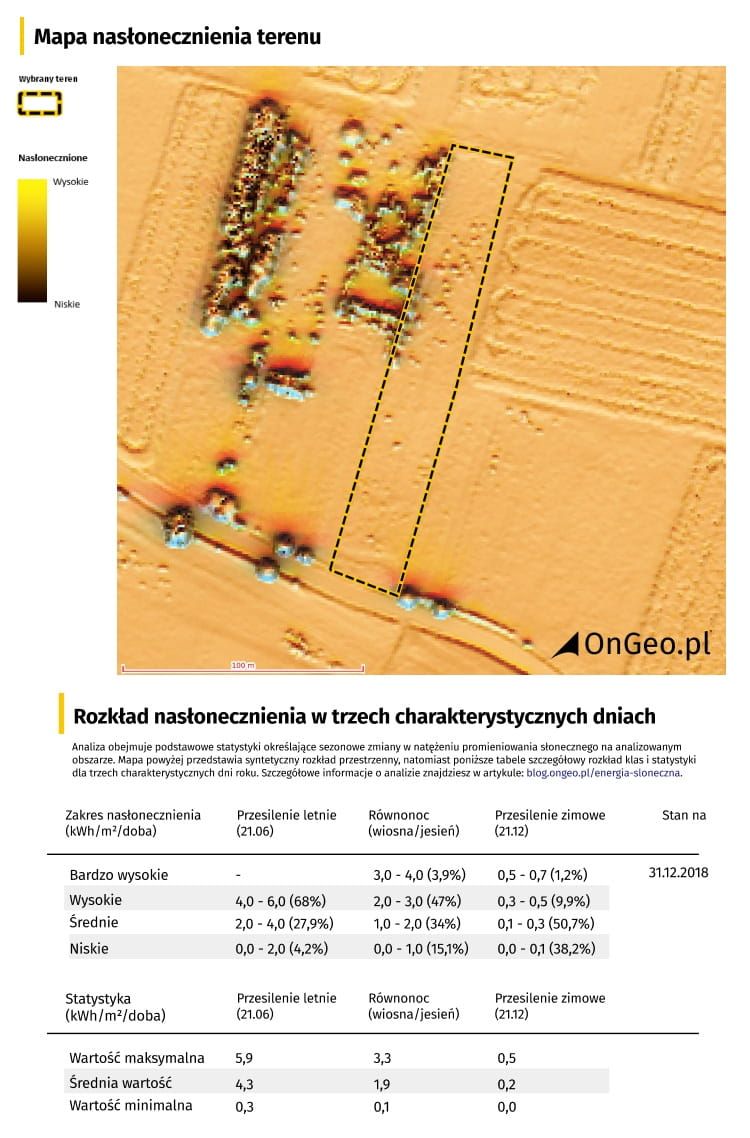

W raporcie o terenie przedstawione zostały trzy charakterystyczne dni w roku wraz z ilością energii docierająca na powierzchnię nieruchomości w tych dniach. Dane prezentowane są w formie 3 analiz, dla każdej analizy przygotowana jest mapa nasłonecznienia oraz tabele z informacjami.

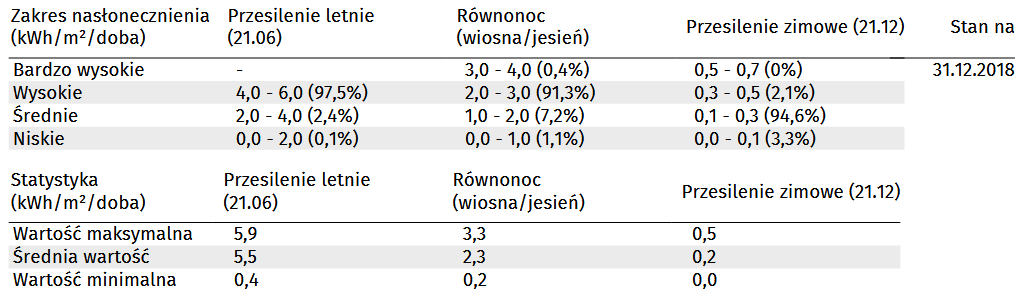

Pierwsza tabela zawiera informacje o rozkładzie nasłonecznienia na powierzchni, wartości nasłonecznienia oraz procentowy udział danej powierzchni, z podziałem na:

  • bardzo wysokie nasłonecznienie,
  • wysokie nasłonecznienie,
  • średnie nasłonecznienie,
  • niskie nasłonecznienie.

Druga tabela to wartości statystyczne, docierającej energii słonecznej na analizowanych obszarze dla wybranych dni:

  • maksymalna wartość promieniowania słonecznego,
  • średnia wartość promieniowania słonecznego,
  • najniższa wartość promieniowania słonecznego.

Analiza energii słonecznej docierającej na powierzchnie, w Raporcie o terenie uwzględnia następujące czynniki:

  • bryły budynków, zieleń i inne obiekty przesłaniające światło słoneczne,
  • kąty nachylenia powierzchni odbierających promieniowanie słoneczne,
  • zmienne kąty padania promieni słonecznych i długość nasłonecznienia w ciągu roku,
  • wysokość nad poziomem morza,
  • rozpraszanie światła przez atmosferę.

Do czego przydadzą Ci się informacje o Nasłonecznieniu z Raportu

  • Mapa nasłonecznienia umożliwia wytypowanie najlepszego miejsca pod lokalizację paneli fotowoltaicznych, na działce lub dachu budynku.
  • Sprawdzisz jakie jest nasłonecznienie w wybranych porach roku oraz do których miejsc energii słonecznej dociera najwięcej, a gdzie najmniej.
  • Uwzględniając parametry, takie jak m.in.: nasłonecznienie (z Raportu o terenie), współczynnik sprawności instalacji PV oraz moc modułów fotowoltaicznych, możesz obliczyć uzysk energii elektrycznej z wybranego miejsca. Przykładowe obliczenia przedstawiłem w dalszej części tekstu.

Prezentacja Raportu dla tematu energia słoneczna

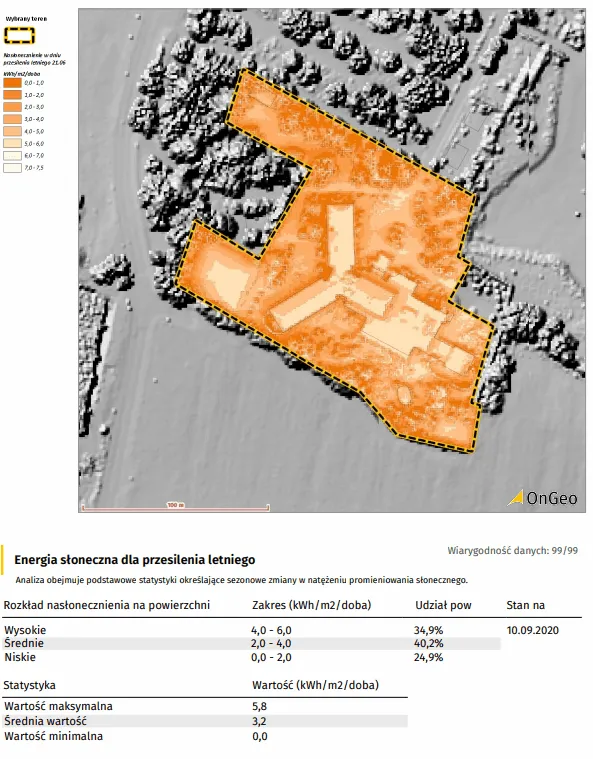

Nasłonecznienie w dniu przesilenia letniego

  • Analiza przedstawia ilość energii promieniowania słonecznego, która dociera na 1m2 powierzchni (np. gruntu, dachu budynku) w dniu 21.06.
  • W tym dniu nasłonecznienie osiąga najwyższe wartości.
Energia

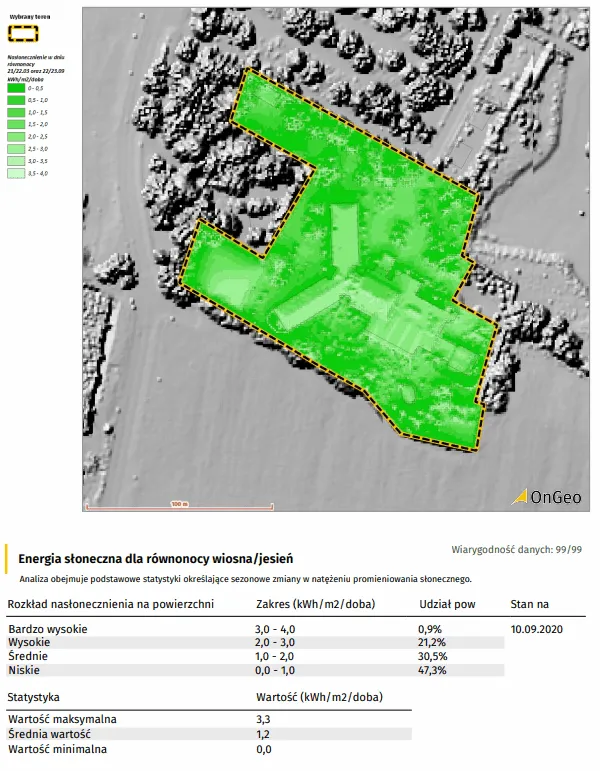

Nasłonecznienie w dniu równonocy

  • Analiza przedstawia ilość energii promieniowania słonecznego, która dociera na 1m2 powierzchni (np. gruntu, dachu budynku) w dniach 21.03 oraz 23.09.
  • W tym dniu wartości nasłonecznienia są przeciętne.





Energia

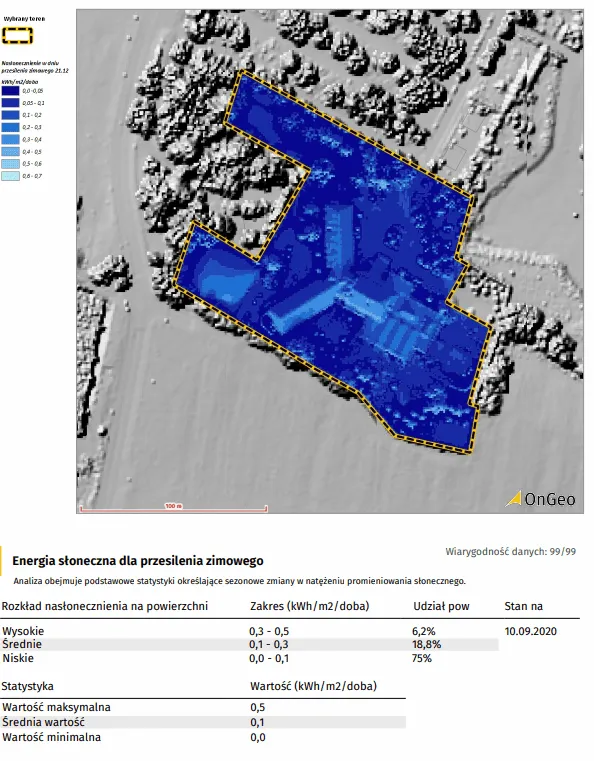

Nasłonecznienie w dniu przesilenia zimowego

  • Analiza przedstawia ilość energii promieniowania słonecznego, która dociera na 1m2 powierzchni (np. gruntu, dachu budynku) w dniu 22.12.
  • W tym dniu wartości nasłonecznienia są najniższe.
  • Na mapie nasłonecznienia w tym okresie bardzo dobrze widoczne są obszary zacienione, ze względu na niskie położenie słońca nad horyzontem.
Energia

Jak obliczyć uzysk energii z ogniw fotowoltaicznych w oparciu o dane z Raportu o terenie

Istnieje wiele metod obliczania ilości energii, którą możemy wyprodukować dzięki panelom fotowoltaicznym. Pragnę przedstawić prostą metodę obliczeń uzysku energii z ogniw PV z wykorzystaniem danych z Raportu o terenie. Pozwoli to Wam na dokonanie szybkiej kalkulacji.

Dane potrzebne do obliczenia uzysku energii z ogniw fotowoltaicznych

  • (Nas) Nasłonecznienie [kWh/m2] – nasłonecznienie na powierzchnię terenu lub dachu budynku. Wartość nasłonecznienia odczytamy z mapy nasłonecznienia w Raporcie o terenie dla wybranego dnia;
  • (Moc) Moc modułów [kW] – nominalna moc modułów/moc elektrowni;
  • (Wsp) Współczynnik wydajności – wskaźnik określający poziom strat na instalacji PV. Producenci podają różne wartości współczynnika. Przyjmuje się że wartość 85% to bardzo dobrej jakości i wydajny system, natomiast przy słabych urządzeniach współczynnik wynosi poniżej 75%;
  • (STC) Natężenie promieniowania słonecznego [kWh/m2] – natężenie promieniowania słonecznego w warunkach laboratoryjnych 1 [kWh/m2].

Do obliczeń pominięto czynnik pogody (zachmurzenie), ze względu na to że ogniwa fotowoltaiczne produkują energię także w dni zachmurzone.

Wzór na obliczenie uzysku

Uzysk = (Nas * Moc * Wsp) / STC

Przykład obliczenia uzysku z instalacji fotowoltaicznej, dla nieruchomości przedstawionej na powyższych rysunkach:

Obliczenie w dniu 22.06 – przesilenie letnie

Lokalizacja: dach z wystawą południową, przyjmuje wartość maksymalną nasłonecznienia z tabeli statystyk
(Nas) Nasłonecznienie: 5,8 kWh/m2/doba
(Moc) Moc modułów [kW]: instalacja o mocy 10 [kW]
(Wsp) Współczynnik wydajności: 18%
Uzysk = (5,8 [kWh/m2] * 10 [kW] * 0,82) / 1 [kW/m2] = 47,56 kWh

Obliczenie w dniu równonocy 21.03 oraz 23.09

Lokalizacja: dach z wystawą południową, przyjmuje wartość maksymalną nasłonecznienia z tabeli statystyk
(Nas) Nasłonecznienie: 3,3 kWh/m2/doba
(Moc) Moc modułów [kW]: instalacja o mocy 10 [kW]
(Wsp) Współczynnik wydajności: 18%
Uzysk = (3,3 [kWh/m2] * 10 [kW] * 0,82) / 1 [kW/m2] = 27,06 kWh

Obliczenie uzysku w dniu przesilenia zimowego 22.12

Lokalizacja: dach z wystawą południową, przyjmuje wartość maksymalną nasłonecznienia z tabeli statystyk
(Nas) Nasłonecznienie: 0,5 kWh/m2/doba
(Moc) Moc modułów [kW]: instalacja o mocy 10 [kW]
(Wsp) Współczynnik wydajności: 18%
Uzysk = (0,5 [kWh/m2] * 10 [kW] * 0,82) / 1 [kW/m2] = 4,10kWh

Obliczenie uzysku dla całego roku dla powyższego przykładu

Uzysk roczny = Uzysk przesilenia letniego * 90dni + Uzysk z równonocy *180 dni + Uzysk z przesilenia zimowego * 90 dni
Uzysk roczny = 47,56 * 90 + 27,06 * 180 +4,10 * 90 = 9 446 kWh

Jest to prosta metoda obliczenia uzysku, bazując na danych z Raportu o terenie o nasłonecznieniu można wyliczyć wartości uzysku a następnie opłacalności inwestycji wieloma metodami.

Jak pobrać Raport o terenie

Wejdź na stronę OnGeo.pl/raporty i wygeneruj raport w 4 prostych krokach.

  1. Wybierz intersujący Cię teren – możesz to zrobić na trzy sposoby:
    • Zaznacz na mapie konkretną działkę lub kilka sąsiadujących działek za pomocą domyślnie ustawionej funkcji „Wskaż”.
    • Wpisz adres lub nr działki w oknie wyszukiwarki.
    • Wyznacz granice interesującego Cię obszaru za pomocą opcji „Narysuj”.
  2. Generuj raport
    • Prześledź listę tematów raportu dostępnych dla wybranej przez Ciebie lokalizacji i ewentualnie odznacz te, których nie potrzebujesz.
    • Sprawdź cenę, która aktualizuje się na bieżąco w momencie zaznaczania konkretnych zagadnień raportu.
    • Kliknij „Potwierdź”.
  3. Dokonaj opłaty online.
  4. Pobierz raport w wygodnej formie, w pliku PDF.

Kliknij i pobierz przykładowy raport o terenie-> Przykładowy Raport o terenie

Dodatkowo poniżej zamieszczam filmik z instrukcją:
