OnGeo.pl rozszerza katalog usług o nowe funkcjonalności. W ramach Raportu o terenie udostępniamy paczkę danych źródłowych GIS/CAD, która zawiera nieprzetworzone zbiory danych przestrzennych, obsługiwanych przez specjalistyczne oprogramowania typu CAD i GIS (m.in. QGIS, AutoCAD). GeoPaczkę przygotowaliśmy z myślą o specjalistach z branży projektowej - architektów, projektantów, urbanistów i geodetów.

  • Dane źródłowe CAD/GIS to dane nieprzetworzone w formatach obsługiwanych przez specjalistyczne oprogramowanie typu CAD oraz GIS, np. AutoCAD, QGIS lub ArcGIS
  • W OnGeo.pl każdy zainteresowany może w zaledwie kilka minut wygenerować paczkę z nieprzetworzonymi danymi o wybranej działce
  • Paczka dane CAD/GIS przeznaczona jest głównie dla specjalistów z branży projektowej m.in.: architektów, projektantów sieci uzbrojenia terenu, geodetów, planistów, urbanistów.

Dane źródłowe CAD/GIS to dane nieprzetworzone w formatach obsługiwanych przez specjalistyczne oprogramowanie typu CAD oraz GIS, np. AutoCAD, QGIS lub ArcGIS. Zostały przygotowane z myślą o specjalistach z branży projektowej, m.in. dla: architektów, projektantów, urbanistów, geodetów. Gotowe dane przygotowaliśmy w kilku formatach, m.in. dwg, dxf.

Dane zostały przygotowane w układzie współrzędnych 1992, kod EPSG 2180.

Co otrzymasz w ramach tematu Dane źródłowe GIS/CAD?

Wybierając temat "Dane źródłowe GIS/CAD" w Raporcie o terenie otrzymasz dane wektorowe lub rastrowe wybranych przez Ciebie tematów z dostępnej listy. Listę dostępnych tematów znajdziesz na stronie: https://ongeo.pl/raporty/jak-to-dziala

Po wygenerowaniu danych według instrukcji (znajdziesz ją poniżej) otrzymasz następujące dane:

  • “Grafiki w formacie PNG”, który zawiera rastry w skali 1:1000 z:
    • mapą bazową OnGeo.pl z położeniem nieruchomości,
    • ortofotomapą,
    • mapą uzbrojenia terenu,
    • mapą z konturami klasyfikacyjnymi i użytkami gruntowymi,
    • skanem miejscowego planu zagospodarowania terenu (jeśli działka znajduje się na terenie objętym mpzp).
    • wizualizacja NMT w postaci cieniowania.
  • Grafiki w formacie TIF”, który zawiera rastry w skali 1:1000 z:
    • numerycznym modelem terenu NMT,
    • mapą pokrycia terenu NMPT.
    • ekspozycją terenu,
    • żyznością gleb,
    • nasłonecznieniem terenu,
    • obszarami zagrożonymi stagnacją wody,
    • zanieczyszczeniami powietrza pyłami PM 10 i 2,5.

a także bazę zbiorczą danych w trzech różnych formatach

  • *.DWG i *.DXF (otwiera się w programach cadowskich, np. AutoCAD),
  • GeoPackage (*.gpkg - otwiera się w programach gisowskich np. QGIS).

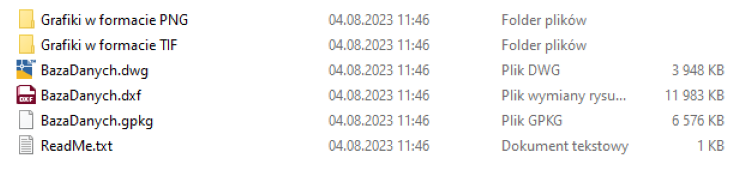

Dostępne dane w ramach usługi paczka danych źródłowych CAD/GIS, /OnGeo.pl/
Dostępne dane w ramach usługi paczka danych źródłowych CAD/GIS, /OnGeo.pl/

Poniższa tabela zawiera informacje dotyczącą rodzaju i formatu danych. W dalszej części artykułu pokażę Ci, jak ich użyć w programie typu CAD.

Nazwa folderu

Nazwa warstwy

Rodzaj danych

Format danych

Grafiki w formacie PNG0_Połozenie_nieruchomosci_skala_1_1000rastrowy.png
Grafiki w formacie TIF1_Numeryczny_model_terenurastrowy.tif
2_Numeryczny_model_pokrycia_terenurastrowy.tif
3_Ekspozycja_terenurastrowy.tif
4_Zyznosc_glebrastrowy.tif
5_Naslonecznienie_terenurastrowy.tif
7_Obszary_zagrozone_stagnacja_wodyrastrowy.tif
8_Zanieczyszczenie_powietrza_pm10rastrowy.tif
9_Zanieczyszczenie_powietrza_pm25rastrowy.tif
Baza danych wektorowych -
dxf, dwg, gpqg
0_Analizowany terenwektorowe.gpkg, .dwg, .dxf
1_EGiB_granice_dzialekwektorowe.gpkg, .dwg, .dxf
2_Budynki_istniejacewektorowe.gpkg, .dwg, .dxf
4_MPZP_zasiegi wektorowe.gpkg, .dwg, .dxf
6_Pozwolenia_na_budowe_poligonwektorowe.gpkg, .dwg, .dxf
6_Pozwolenia_na_budowe_liniewektorowe.gpkg, .dwg, .dxf
6_Pozwolenia_na_budowe_punktywektorowe.gpkg, .dwg, .dxf
7_Obszary_chronionewektorowe.gpkg, .dwg, .dxf
8_Pomniki_przyrodywektorowe.gpkg, .dwg, .dxf
9_Nieruchomosci_zabytkowe_poligonwektorowe.gpkg, .dwg, .dxf
9_Nieruchomosci_zabytkowe_punktwektorowe.gpkg, .dwg, .dxf
10_Obszary_ochr_arch_poligonwektorowe.gpkg, .dwg, .dxf
10_Obszary_ochr_arch_punktwektorowe.gpkg, .dwg, .dxf
11_Cmentarzewektorowe.gpkg, .dwg, .dxf
12_Strefy_od_turbin_wiatrowychwektorowe.gpkg, .dwg, .dxf
13_Tereny_zamkniete wektorowe.gpkg, .dwg, .dxf
14_Strefy_oddzialywania_lotniskawektorowe.gpkg, .dwg, .dxf
15_Drogiwektorowe.gpkg, .dwg, .dxf
16_Drogi_planowanewektorowe.gpkg, .dwg, .dxf
17_Linie_energetycznewektorowe.gpkg, .dwg, .dxf
18_Obiekty_zwiazane_z_siecia_energetycznawektorowe.gpkg, .dwg, .dxf
19_Swiatlowodwektorowe.gpkg, .dwg, .dxf
21_Pokrycie_terenuwektorowe.gpkg, .dwg, .dxf
24_Zagrozenie_powodziowewektorowe.gpkg, .dwg, .dxf
26_Osuwiskawektorowe.gpkg, .dwg, .dxf
27_Obiekty_uciazliwe_poligonwektorowe.gpkg, .dwg, .dxf
27_Obiekty_uciazliwe_liniawektorowe.gpkg, .dwg, .dxf
27_Obiekty_uciazliwe_punktwektorowe.gpkg, .dwg, .dxf
32_Punkty_POIwektorowe.gpkg, .dwg, .dxf
33_Zasiegi_czasu_dojazdu_dojsciawektorowe.gpkg, .dwg, .dxf
34_Zaludnieniewektorowe.gpkg, .dwg, .dxf
37_Geologiczne_warunki_budowalnewektorowe.gpkg, .dwg, .dxf
38_Geologiczno_inzynerskie_warunki_budowlanewektorowe.gpkg, .dwg, .dxf
39_Glebokosc_wod_podziemnychwektorowe.gpkg, .dwg, .dxf
40_Geologiczno_inzynerskie_warunki_budowlanewektorowe.gpkg, .dwg, .dxf
41_Glebokosc_wod_podziemnychwektorowe.gpkg, .dwg, .dxf
42_Osiadanie_terenuwektorowe.gpkg, .dwg, .dxf
43_MIDASwektorowe.gpkg, .dwg, .dxf
44_Koncesje_na_poszukiwanie_rozpoznawanie zloz_surowcow_poligonwektorowe.gpkg, .dwg, .dxf
44_Koncesje_na_poszukiwanie_rozpoznawanie zloz_surowcow_punktwektorowe.gpkg, .dwg, .dxf
45_Surowce_perspektywiczne_prognostyczne_poligonwektorowe.gpkg, .dwg, .dxf
45_Surowce_perspektywiczne_prognostyczne_punktwektorowe.gpkg, .dwg, .dxf

Dane źródłowe CAD/GIS dla Twoich projektów

Dla specjalistów zajmujących się projektowaniem i analizą przestrzeni, przetworzone dane o działkach - np. w formie gotowych map i opisów, czyli w standardowej usłudze w ramach Raportu o terenie - mogą nie wystarczać. Projektanci poszukują zatem rozwiązań pozwalających na efektywne operowanie większą ilością danych jednocześnie. Istotna dla nich jest możliwość nakładania kilku warstw tematycznych na siebie, co umożliwia kompleksową ocenę potencjału danej nieruchomości lub większego terenu.

Niestety, branżyści napotykają na istotne ograniczenie w postaci braku jednolitej bazy danych, która zapewniłaby dostęp do danych wektorowych i rastrowych dla mniejszych obszarów. Mam tutaj na myśli obszar mniejszy niż np. gmina lub nawet miejscowość. Taka platforma byłaby niezwykle cenna dla branży, umożliwiając bardziej precyzyjne i dogłębne analizy, co w rezultacie przyczyniłoby się do lepszego gospodarowania przestrzenią.

Dzięki OnGeo.pl każdy zainteresowany może w zaledwie kilka minut wygenerować paczkę z nieprzetworzonymi danymi o wybranej działce. Dodatkowo sam decyduje, które, spośród ponad dostępnych 30 tematów, mają znaleźć się w pliku.

Paczka danych źródłowych CAD/GIS. Jak wygenerować dane?

  • Wybierz interesującą Cię działkę lub działki wykorzystując jeden z trzech sposobów wyszukiwania - za pomocą pola wyszukiwarki, wskazania na mapie lub rysowania na mapie. Wszystkie sposoby opisaliśmy we wpisie: Jak znaleźć działkę w Geoportalu OnGeo.pl
  • Zaznacz tematy, który Cię interesują. Pamiętaj, że tylko wybrane tematy znajdą się w paczce danych CAD/GIS.

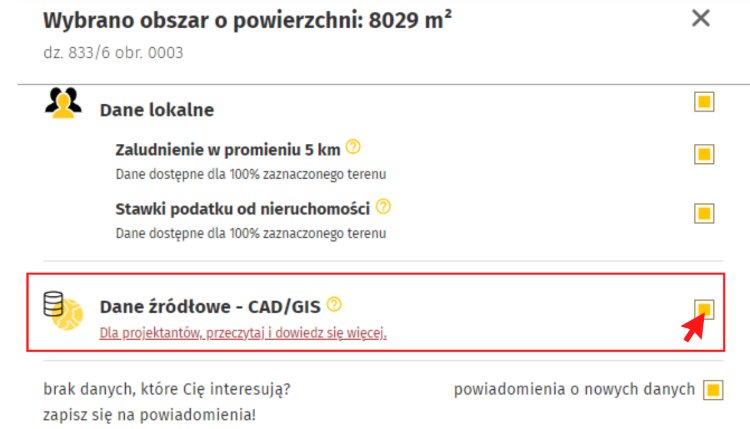

  • Przejdź na koniec listy dostępnych tematów i zaznacz “Dane źródłowe CAD/GIS. Jeśli tego nie zaznaczysz, automat wygeneruje wyłącznie Raport o terenie w formacie PDF.

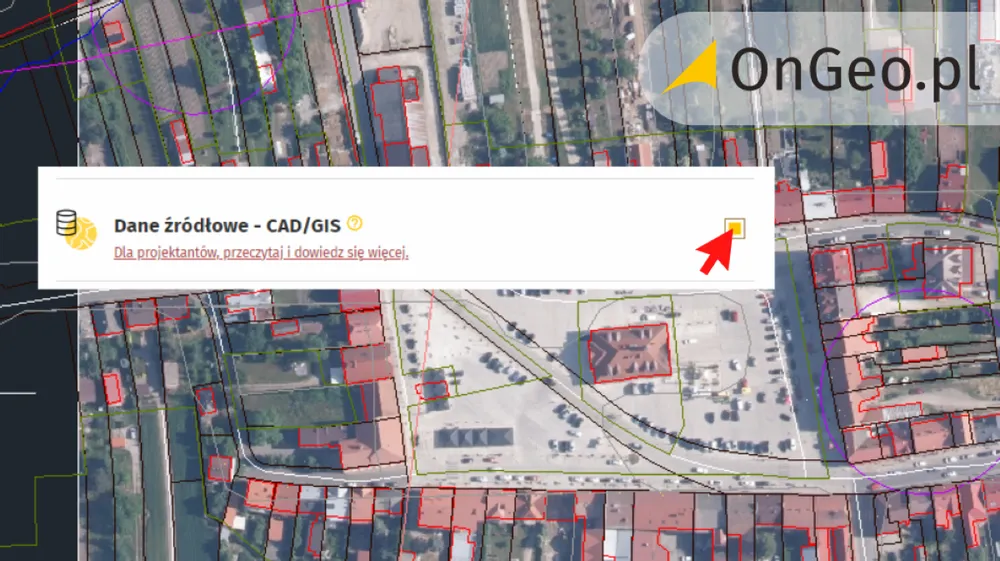

Zaznacz Dane źródłowe CAD/GIS /OnGeo.pl/
  • Wybierz “Potwierdź” i podsumuj zamówienie;
  • Zapłać za Raport o terenie logując się na swoje konto lub, jeśli jesteś nowym użytkownikiem, zarejestruj się na stronie OnGeo.pl. Możesz wybrać dwie formy płatności - on-line lub płatność punktami;

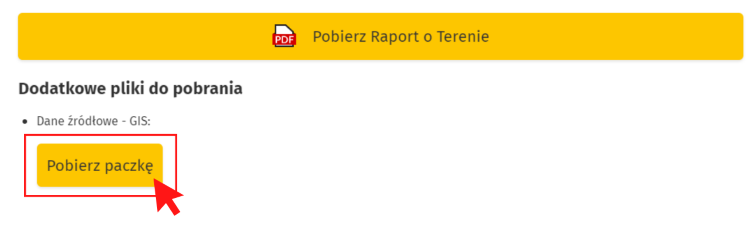

  • Raport o terenie otrzymasz na wskazany adres e-mail. Wygenerujesz go również z własnego konta użytkownika. Paczka z danymi jest gotowa, kiedy uaktywni się pole “Pobierz paczkę”;
Pobierz paczkę z danymi CAD/GIS /OnGeo.pl/
Pobierz paczkę z danymi CAD/GIS /OnGeo.pl/
  • Pobieranie paczki rozpocznie się automatycznie. Otrzymasz zapakowany folder w formacie *.ZIP. Pamiętaj, zanim o jej wypakowaniu przed użyciem.

Jak wczytać dane CAD/GIS w programie AutoCAD?

Pobrałam paczkę danych CAD/GIS dla działki znajdującej się w Zakliczynie w województwie małopolskim i zamierzam otworzyć dane w programie AutoCAD.

Dane wektorowe

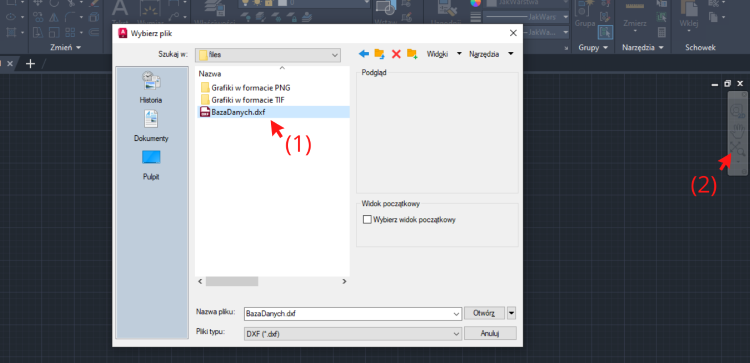

Zaczynam od danych wektorowych, więc wybieram plik *.DXF (1). Automat od razu wczyta dane, jednak aby je zobaczyć, wybierz “Zoom zakres” (2).

Otwórz plik dxf w programie AutCAD
Otwórz plik dxf w programie AutCAD

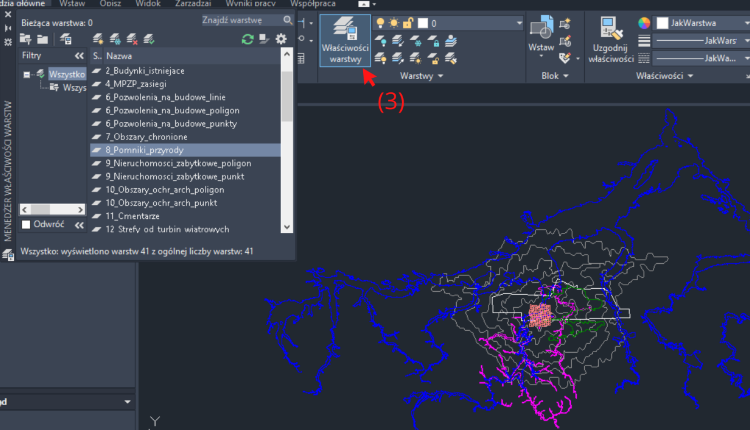

Wszystkie ww. informacje o działce dostępne w formie wektorowej, wyświetlą się na mapie na wielu warstwach. Każda warstwa dotyczy innej danej przestrzennej. Wczytane tematy zobaczysz wchodząc w “Właściwości warstw" (3). Każdą informacje przestrzenną możesz dowolnie wyłączyć z widoku i przekształcać (przycinać, modyfikować, zmieniać kolor lub grubość linii) według własnych potrzeb.

Właściwości warstwy w AutoCAD
Właściwości warstwy w AutoCAD

Dane rastrowe

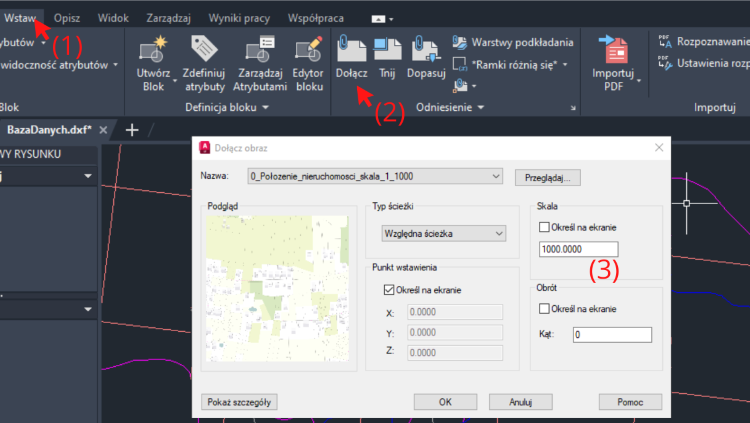

Aby wczytać pliki w formacie *.PNG musisz wczytać obraz w skali 1:1000 do programu. W tym celu wybierz kolejno “Wstaw” (1) - “Dołącz” (2) - ustaw skalę w odpowiednim polu “1000” (3)). Następnie wstaw obraz w dowolnym miejscu na mapie (najlepiej obok mapy wektorowej).

Wstaw raster w odpowiednie miejsce na mapie
Wstaw raster w odpowiednie miejsce na mapie

Obraz wczyta się automatycznie na warstwie “0”. Teraz pozostaje ustawić raster w odpowiednim miejscu. Aby to zrobić, użyj narzędzia “Przesuń”.

Wskazówka: jako pierwszy raster wczytaj “0_Połozenie_nieruchomosci_skala_1_1000”, ponieważ zawiera granice wszystkich działek, których odpowiednik znajduje się już w wektorze na warstwie “1_EGIB_granice_dzialek” . Kiedy ustawisz obraz w miejscu docelowym, kolejne wczytasz już w oparciu o róg poprzedniego rastra.
