Jak czytać izolinie na mapie? Praktyczny poradnik

Ukształtowanie terenu to jedna z najważniejszych, a zarazem często ukrytych cech działki, której płaska mapa nie jest w stanie w pełni oddać. Znaczne nachylenie, niewidoczne na zdjęciach, może drastycznie podnieść koszty budowy. Na szczęście, aby dokładnie zinterpretować trójwymiarową rzeźbę terenu, wystarczy skorzystać z izolinii (izohips). Właśnie dlatego, aby ułatwić naszym użytkownikom pełną analizę, warstwa izolinii została dodana do wybranych podkładów mapowych w Raporcie o Terenie OnGeo.pl. W tym artykule pokażemy, jak efektywnie wykorzystać te dane i czytać izolinie niczym ekspert, by podejmować świadome decyzje inwestycyjne i unikać kosztownych niespodzianek.

Ukształtowanie terenu – jak zrozumieć trójwymiarową rzeźbę na płaskiej mapie?

Mapa to dwuwymiarowy obraz, który próbuje oddać trójwymiarową rzeczywistość. W przypadku analizy działki, zrozumienie jej ukształtowania jest kluczowe dla oceny kosztów budowy, możliwości zagospodarowania oraz potencjalnych wyzwań inwestycyjnych. Jak zatem zobaczyć to, czego nie widać na płaskiej mapie?

Czym są izolinie i dlaczego ułatwiają analizę terenu?

Izolinie to linie na mapie łączące punkty o jednakowych wartościach liczbowych danego zjawiska. Izolinie stanowią narzędzie wizualizacji danych przestrzennych, umożliwiając przedstawienie zmienności różnych cech terenu.

Główna wartość izolinii polega na ich zdolności do przekształcania informacji liczbowych w obraz graficzny. Dzięki temu możemy zobaczyć prawidłowości i wzorce, które byłyby trudne do wychwycenia w postaci samych danych liczbowych.

W geografii fizycznej izolinie często służą do pokazania wysokości, nachylenia czy głębokości. Natomiast w meteorologii pomagają zwizualizować temperaturę (izotermy), ciśnienie (izobary) czy opady (izohiety).

Warstwice powstają poprzez przecięcie powierzchni terenu płaszczyznami poziomymi, równoległymi i oddalonymi od siebie o stałą wartość, np. co 10 metrów. W efekcie, rysunek na mapie odtwarza ukształtowanie terenu, a mapa z poziomicami nazywana jest mapą poziomicową (warstwicową).

Tradycyjne mapy topograficzne przedstawiają ukształtowanie terenu właśnie w postaci warstwic. Na tych mapach wysokości podaje się w metrach nad poziomem morza (m.n.p.m.), co pozwala na precyzyjną analizę różnic wysokościowych na badanym obszarze.

Prosta instrukcja czytania izohips: Jak odczytać ukształtowanie terenu z mapy poziomicowej?

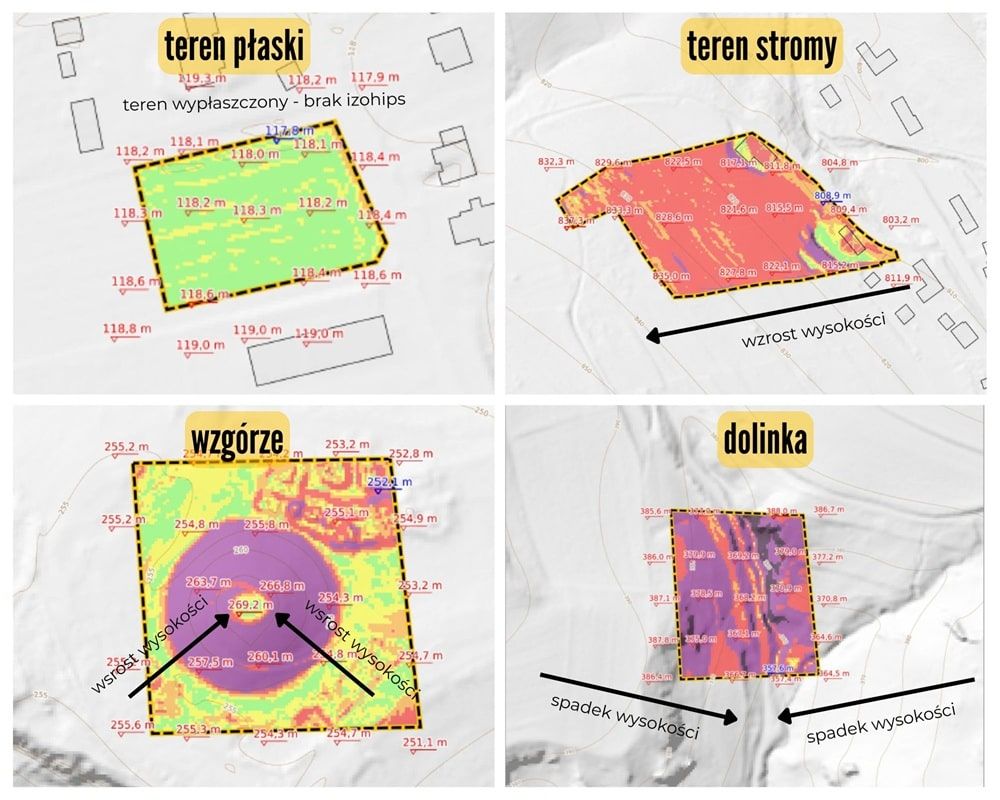

Interpretacja poziomic (izohips) jest stosunkowo prosta, jeśli znamy kilka podstawowych zasad:

• Gęstość linii - im bliżej siebie znajdują się poziomice, tym bardziej stromy jest teren. Gdy poziomice są oddalone od siebie o 50 metrów, teren jest stosunkowo płaski, natomiast gdy zbliżają się do siebie na odległość 10 metrów, oznacza to, że teren jest bardzo stromy.
• Rozpoznawanie form terenu - zamknięte kręgi poziomic, gdzie wartości rosną do środka, wskazują na wzgórze lub górę. Natomiast jeśli wartości maleją do środka, mamy do czynienia z kotliną lub doliną.
• Kierunek spadku - poziomice zawsze zakrzywiają się w stronę wyższych wysokości w przypadku dolin. Pamiętajmy również o prostej zasadzie – teren zawsze opada w kierunku wody.

Izolinie w Raporcie o Terenie OnGeo.pl: analizuj ukształtowanie terenu z jeszcze większą precyzją

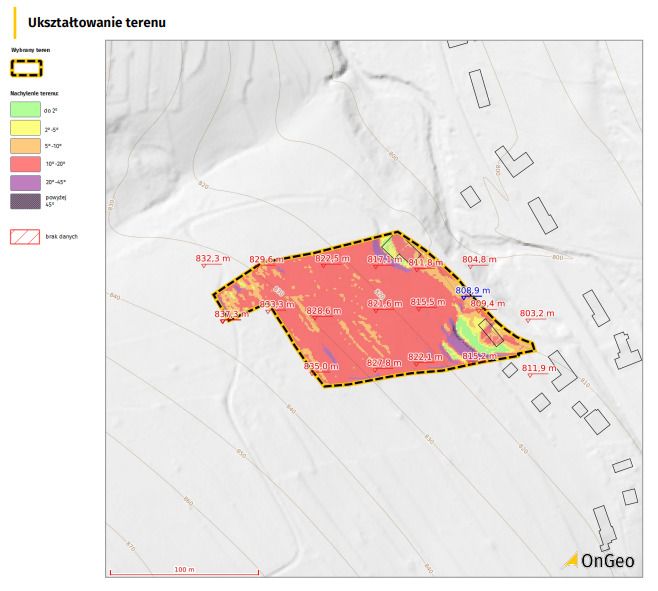

W Raporcie o Terenie dodaliśmy nową warstwę – izolinie (izohipsy). Od teraz nie musisz już polegać wyłącznie na danych liczbowych i kolorystycznych legendach. Możesz zobaczyć kształt terenu na własne oczy, co pozwala na pełniejsze i bardziej intuicyjne zrozumienie charakterystyki działki.

Dzięki tej nowej funkcji, izohipsy pomogą Ci przeanalizować topografię terenu. Pokazują nie tylko wysokości bezwzględne, ale także względne różnice wysokości w obrębie działki, co jest kluczowe dla planowania inwestycji. Nawet osoby bez doświadczenia w czytaniu map topograficznych będą w stanie zauważyć nachylenia, zagłębienia czy wypukłości terenu.

Warstwa izohips została zintegrowana z kluczowymi analizami fizjograficznymi w Raporcie o Terenie, wzbogacając następujące tematy:

• Ukształtowanie terenu,
• Ekspozycja terenu,
• Analiza profili terenu,
• Analiza objętości ziemi,
• Obszary zagrożone stagnacją wody,
• Osiadanie terenu.

Zastosowanie izolinii w analizie spadków terenu

Izolinie są szczególnie przydatne w analizie spadków terenu.  Analiza spadków terenu na podstawie izolinii pozwala na:

1. Określenie nachylenia terenu – im bliżej siebie położone są izolinie, tym bardziej stromy jest teren.
2. Identyfikację obszarów płaskich – tam, gdzie izolinie są oddalone od siebie.
3. Planowanie prac ziemnych – obliczenie przybliżonej objętości mas ziemnych do przemieszczenia.
4. Ocenę kosztów fundamentowania – tereny strome zwykle generują wyższe koszty.

Warstwa izolinii w Raporcie o Terenie dostępnym na OnGeo.pl stanowi zatem nieocenione narzędzie dla każdego inwestora. Dzięki niej możemy:

• Precyzyjnie oszacować koszty prac ziemnych.
• Optymalnie zaplanować usytuowanie budynku.
• Przewidzieć naturalne możliwości drenażu.
• Ocenić potencjał nasłonecznienia działki.

Dzięki wykorzystaniu izolinii mapy spadków terenu stają się podstawą wielu analiz, w tym identyfikacji potencjalnych obszarów zagrożonych erozją gleb. Również wybór optymalnego usytuowania budynku na działce wymaga znajomości spadku i ekspozycji stoków.

Ponadto, izolinie pomagają w analizie widoczności zbocza, wskazując miejsca o atrakcyjnej ekspozycji widokowej, co może znacząco wpłynąć na wartość działki oraz komfort przyszłego mieszkania.

Ukształtowanie terenu w praktyce i izolinie – analiza potencjału inwestycyjnego działki (Case Study)

Teraz przejdźmy od teorii do praktyki i zobaczmy, jak analiza ukształtowania terenu wpływa na rzeczywistą ocenę potencjału inwestycyjnego działki. Przeanalizujmy krok po kroku przykładową działkę w gminie Bukowina Tatrzańska, wykorzystując izolinie jako podstawowe narzędzie.

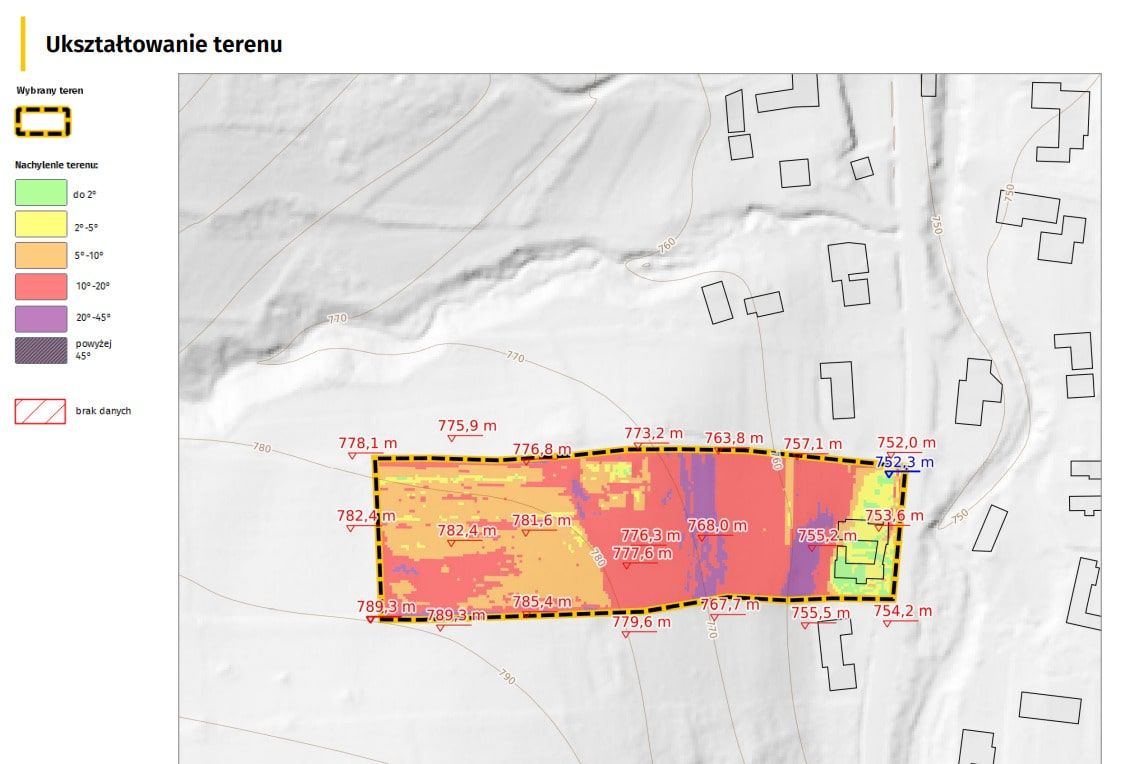

1. Analiza tematu: Ukształtowanie terenu

Dane z raportu: Aż 50% terenu ma nachylenie 10-20°, a kolejne 10% nachylenie 20-45°. Teren płaski (<2°) stanowi zaledwie 2,9%. To liczbowe potwierdzenie tego, co widzieliśmy na mapie.

• Bardzo duże nachylenie: Działki znajdują się na stromym zboczu. Różnica wysokości na długości terenu (ok. 196 m) wynosi prawie 37 metrów (od 789 m n.p.m. do 752 m n.p.m.). To teren o charakterze górskim.
• Kierunek spadku: Izohipsy biegną z południowego zachodu na północny wschód. Teren opada gwałtownie z wyżej położonej, południowo-zachodniej części (wartości powyżej 780 m) do niższej, północno-wschodniej (wartości ok. 752 m).
• Zagęszczenie linii: Izohipsy są bardzo gęsto ułożone, co jednoznacznie wskazuje na dużą stromość zbocza.

Ta wstępna analiza od razu sygnalizuje, że mamy do czynienia z działką wymagającą, której potencjał inwestycyjny jest silnie uzależniony od czynników fizjograficznych.

Co dodają izolinie?

• Izolinie pozwalają zlokalizować nieliczne, "wypłaszczone" fragmenty, które mogą być kluczowe dla posadowienia budynku. Widzimy niewielki obszar o mniejszym nachyleniu w północno-wschodniej części działki (tam, gdzie linie 750 i 760 są nieco dalej od siebie).
• Bez izolinii liczby "50% nachylenia 10-20°" są abstrakcyjne. Z izoliniami widzimy ciągły, stromy stok, co od razu nasuwa pytania o technologię budowy, stabilność gruntu i koszty.

Potencjał inwestycyjny:

• Budowa na tak stromym terenie jest technicznie skomplikowana i znacznie droższa niż na terenie płaskim.
• Wymaga specjalistycznego projektu, głębokich fundamentów, murów oporowych i zaawansowanych prac ziemnych.

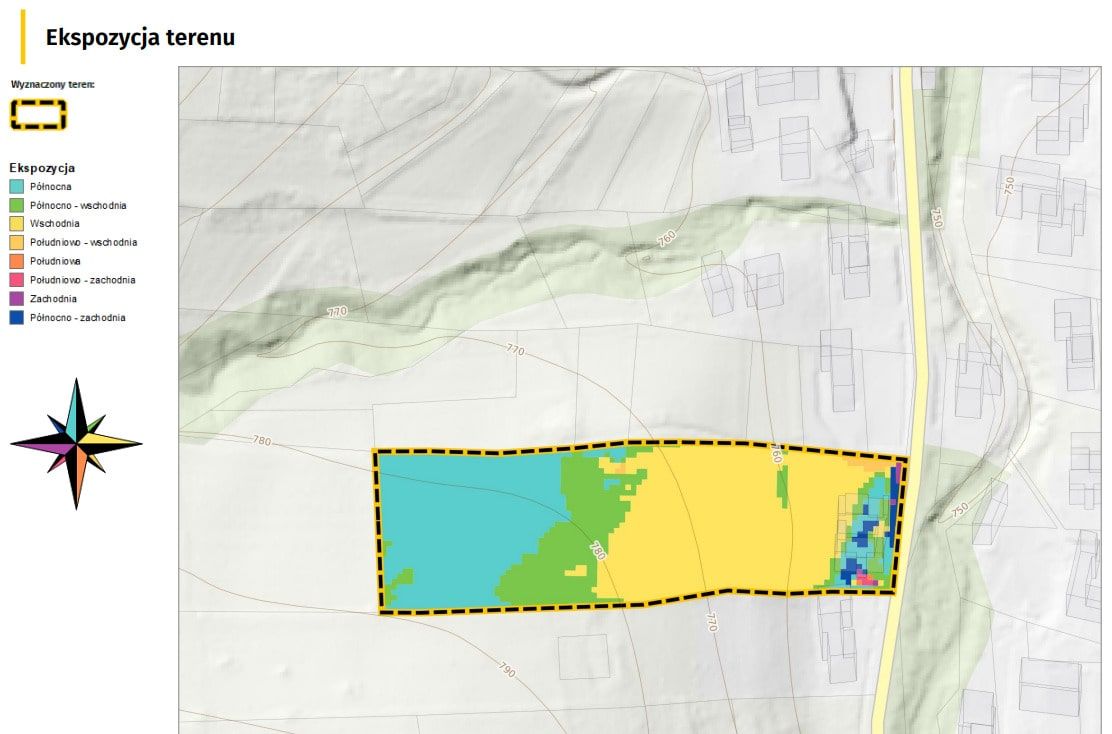

2. Analiza tematu: Ekspozycja terenu

Dane z raportu: Dominują ekspozycje wschodnia (43%) i północna (35%).

Co dodają izolinie?

• Teren opada z SW na NE, co oznacza, że główny stok jest wystawiony na kierunki północno-wschodnie. To kluczowa informacja.
• Ekspozycja północno-wschodnia jest znacznie mniej korzystna niż południowa. Oznacza to ograniczone nasłonecznienie, zwłaszcza w drugiej połowie dnia i zimą. Słońce będzie operować głównie rano.

Potencjał inwestycyjny:

• Niska ekspozycja na słońce oznacza wyższe koszty ogrzewania i mniejszą efektywność ewentualnych paneli fotowoltaicznych. Może to również wpływać na komfort użytkowania tarasów i ogrodu.
• W terenach górskich ekspozycja jest kompromisem. Stok północny może oferować spektakularny widok na oświetlone słońcem pasma górskie po przeciwnej stronie doliny. Izolinie, pokazując kierunek spadku, pozwalają przewidzieć potencjalny kierunek widoku.

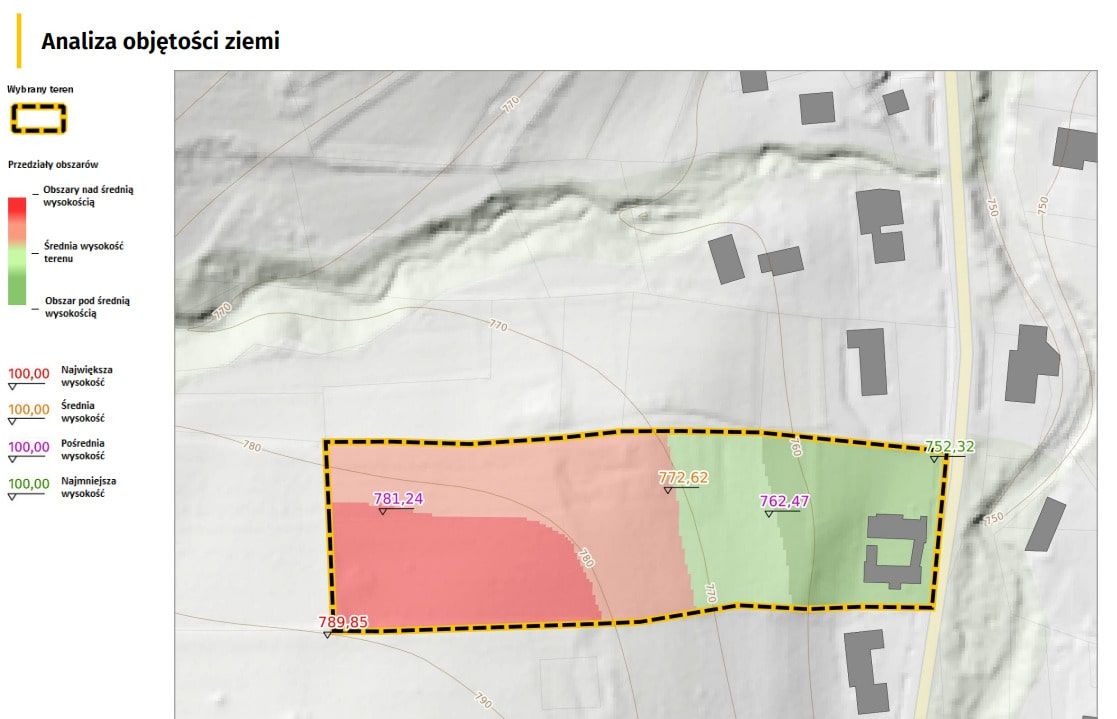

3. Analiza objętości ziemi

Dane z raportu: Analiza objętości wskazuje, że wyrównanie terenu do średniej wysokości (772,6 m) wymagałoby przemieszczenia ponad 64 000 m³ ziemi!

Co dodają izolinie?

• Liczba 64 000 m³ jest abstrakcyjna, ale spojrzenie na gęstą siatkę izohips natychmiast uświadamia, że wyrównanie całej działki jest technicznie i ekonomicznie niemożliwe. To kluczowy wniosek dla inwestora – musi on myśleć o adaptacji do terenu, a nie o jego zmianie.
• Izolinie stają się mapą do poszukiwania miejsca, gdzie można stworzyć niewielką płaską "półkę" pod budynek. Każda linia to potencjalna krawędź tarasu lub fundamentu.

Potencjał inwestycyjny:

• Nawet przy budowie na "półce", koszty stabilizacji skarpy, budowy murów oporowych i drenażu będą bardzo wysokie. Izolinie pomagają wstępnie oszacować skalę tych prac.

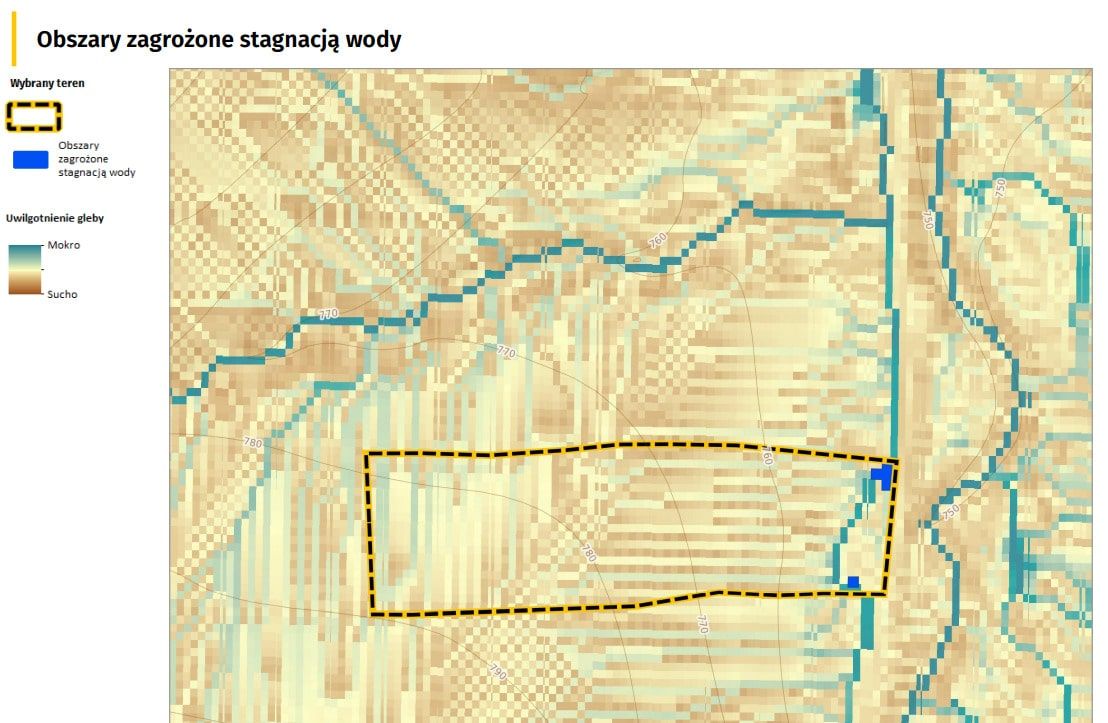

4. Analiza tematu: Stagnacja wody

Dane z raportu: Wykryto niewielki obszar zagrożony stagnacją wody w północno-wschodniej, najniższej części działki.

Co dodają izolinie?

• Izolinie pokazują, że jest to naturalne miejsce, gdzie spływają wody opadowe z całego, stromego stoku. To lokalne zagłębienie, gdzie woda może się gromadzić, zanim znajdzie dalszy odpływ.

Potencjał inwestycyjny:

• W tym miejscu absolutnie konieczny będzie profesjonalny drenaż, aby odprowadzić wodę spływającą z góry i uniknąć podtapiania fundamentów. Lokalizacja budynku musi uwzględniać ten obszar.

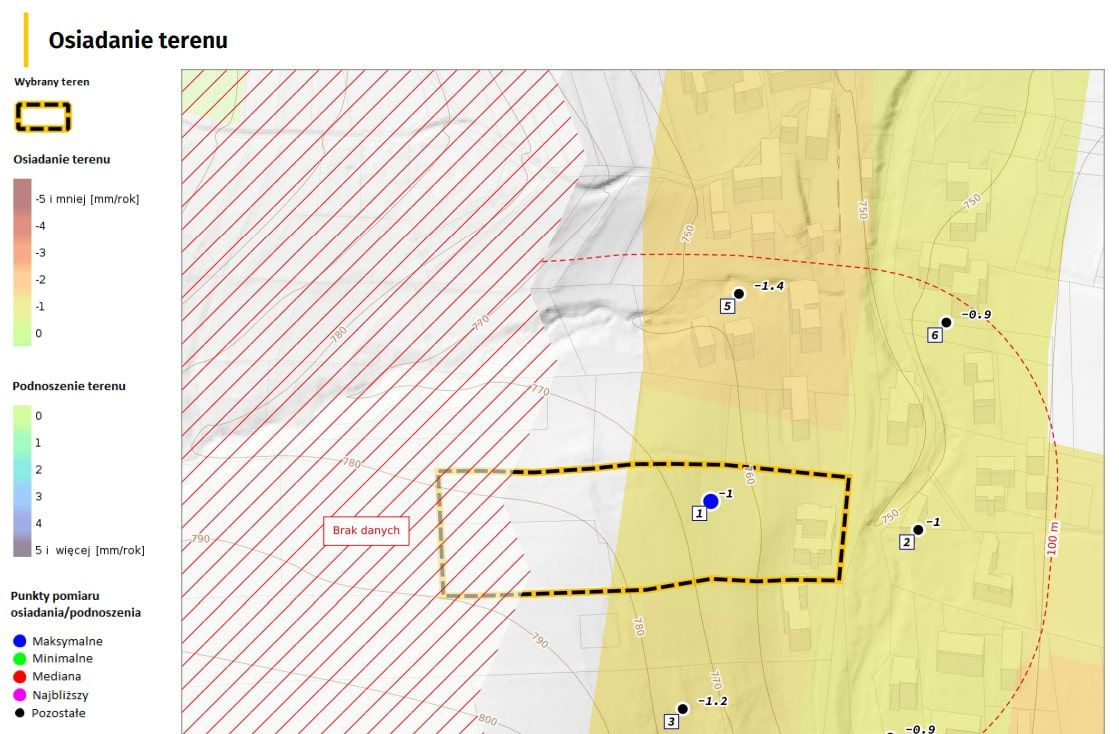

5. Analiza tematu: Osiadanie terenu i strefy osuwisk

Dane z raportu: Teren wykazuje tendencję do osiadania (ok. -1 mm/rok). Co ważniejsze, w pobliżu (228 m) znajduje się aktywne osuwisko, a w dalszej odległości kolejne strefy osuwiskowe.

Co dodają izolinie?

Strome nachylenie terenu, widoczne dzięki gęstym izohipsom, jest głównym czynnikiem sprzyjającym powstawaniu osuwisk. Duży spadek w połączeniu z odpowiednią budową geologiczną i opadami tworzy wysokie ryzyko ruchów masowych.

Widząc tak stromy stok i wiedząc o osuwiskach w okolicy, inwestor otrzymuje potężny sygnał ostrzegawczy. Izolinie nie pokazują samego osuwiska, ale wizualizują warunki, które je powodują.
Potencjał inwestycyjny:

• Potencjalna inwestycja jest obarczona bardzo wysokim ryzykiem geologicznym. Przed podjęciem jakichkolwiek decyzji absolutnie konieczne jest wykonanie szczegółowych badań geologicznych i geotechnicznych w celu oceny stabilności stoku w miejscu planowanej zabudowy.
• Ryzyko osuwiskowe może całkowicie zdyskwalifikować działkę pod zabudowę lub drastycznie podnieść koszty zabezpieczeń, czyniąc inwestycję nieopłacalną.

Podsumowanie: potencjał inwestycyjny działki w Leśnicy

Analiza z wykorzystaniem izolinii prowadzi do jednoznacznych, choć trudnych wniosków. Dla potencjalnego inwestora, izolinie zawarte w Raportcie o Terenie OnGeo.pl są jak czerwona flaga. Działka posiada potencjalnie duży atut w postaci walorów widokowych, typowych dla regionu. Jednak jej potencjał inwestycyjny jest obarczony bardzo wysokim ryzykiem i kosztami.
Bez zapoznania się z przytoczonymi analizami wyposażonymi w izolinie, ocena oparta tylko na lokalizacji i cenie byłaby skrajnie niepełna i mogłaby doprowadzić do katastrofalnej w skutkach decyzji.

Dlaczego świadoma analiza ukształtowania terenu to Twoja najlepsza inwestycja?

Świadoma analiza ukształtowania terenu to nie dodatkowy krok, a fundament udanej inwestycji w działkę. Pozwala uniknąć najczęstszego i najdroższego błędu: niedoszacowania kosztów prac ziemnych, które na stromym stoku mogą podnieść wartość inwestycji nawet o 30%.
